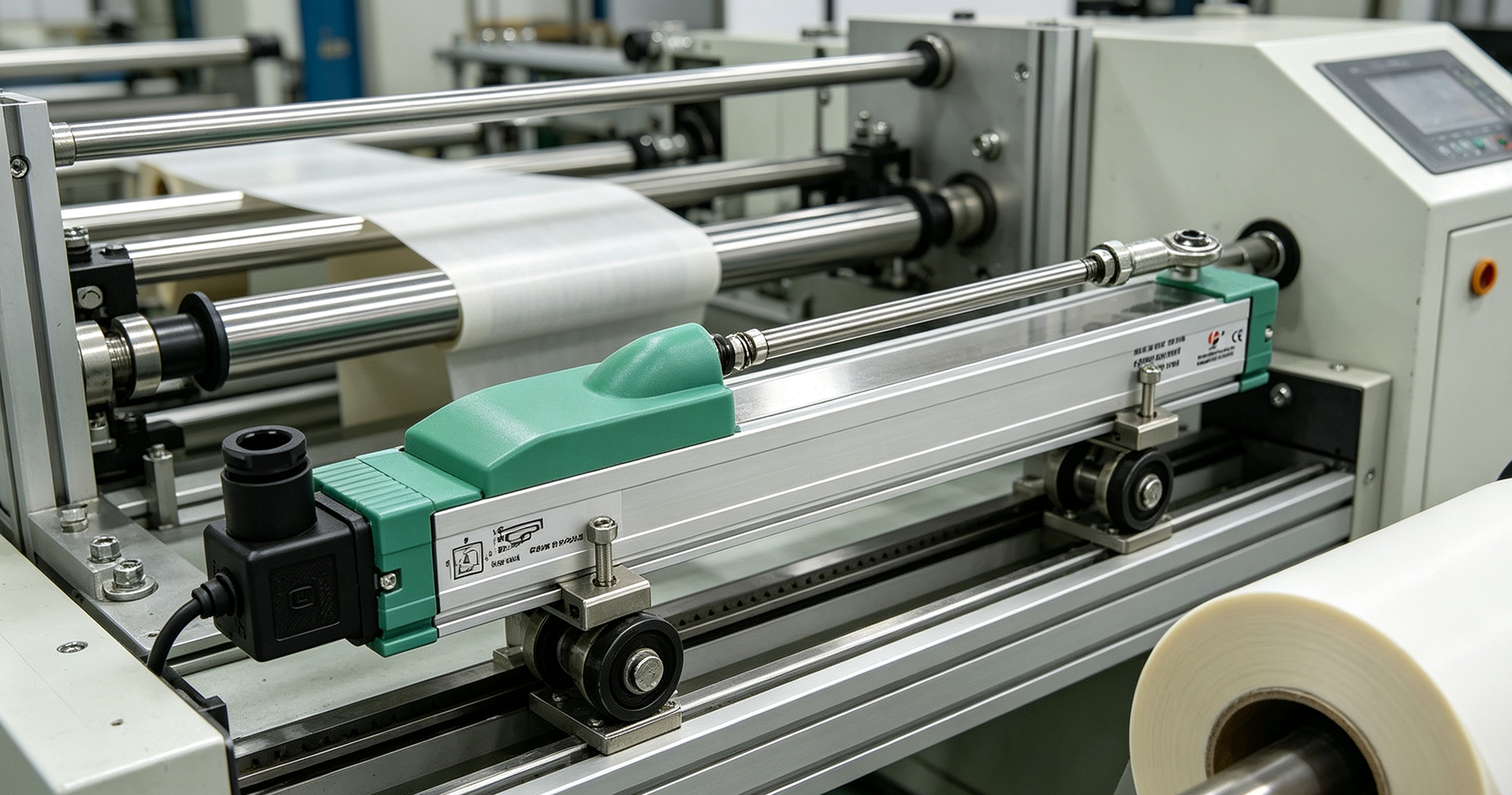

Application du capteur de déplacement linéaire KTF sur les machines à ruban adhésif
La règle électronique coulissante KTF est principalement utilisée dans les machines à ruban pour les procédés de revêtement, d’assemblage, de déroulage, de réglage de l’écart entre les rouleaux de pression, de découpe et de découpe à l’emporte-pièce de films protecteurs, de rubans adhésifs doubles faces, de rubans en mousse, de rubans conducteurs, etc. En tant qu’élément de rétroaction linéaire de déplacement, elle convertit la position mécanique en temps réel en signaux électriques normalisés (0–10 V, 4–20 mA ou RS485) et les transmet au PLC afin d’assurer une commande automatique en boucle fermée. Ses fonctions spécifiques sont les suivantes :
Réglage de l’écart des rouleaux de revêtement : surveille la course d’ouverture et de fermeture des rouleaux supérieur et inférieur de revêtement afin de contrôler avec précision l’épaisseur de la couche adhésive ; la stabilité de cet écart détermine directement l’uniformité du revêtement adhésif, évitant ainsi les bords épais ou fins, les zones non revêtues et le débordement de colle.
Détection du déplacement du mécanisme de correction enroulée : suit le mouvement du cadre de correction, coopère avec le système de correction pour éviter la déviation du substrat et empêche une largeur inégale ainsi que des plis sur les bords du ruban adhésif.
Contrôle de la course du rouleau de pression composite / rouleau d’assemblage : régule l’écart de pression composite afin d’assurer un assemblage serré du substrat multicouche, sans bulles ni délaminage.
Positionnement de la course de la plateforme de découpe / station de découpe par empreinte : découpe à longueur fixe et découpe par empreinte segmentée, garantissant la constance des dimensions du ruban adhésif fini.
Rétroaction sur la course du mécanisme de tension : collecte de la position du rouleau oscillant de tension, assistance au contrôle de la tension constante, afin d’éviter la déformation par étirement du substrat.
Sélection et précautions d’installation :
1. Choix de la plage : course maximale réelle + 15 % de marge afin d’éviter les dommages dus à un dépassement de course ;
2. Méthode d’installation : essayer de maintenir le port anti-poussière orienté vers le bas afin de réduire l’entrée de brouillard de colle à l’intérieur ;
3. Recommandation prioritaire pour les points de mesure : le KTF est privilégié pour les écarts des rouleaux d’application et les mécanismes de correction ;
4. Pour des conditions de travail caractérisées par un brouillard de colle particulièrement sévère, un simple capot anti-poussière peut être ajouté afin de prolonger davantage la durée de vie utile.
