Application du capteur linéaire de déplacement auto-réinitialisable KTR Mini sur le laminoir à froid pour caoutchouc

Application du capteur linéaire de déplacement auto-réinitialisable KTR Mini sur le laminoir à froid pour caoutchouc

Le laminoir à deux rouleaux est un équipement fondamental pour la plastification et le mélange de caoutchouc et de silicone. L’écart entre les rouleaux contrôle directement l’effet de cisaillement et d’aminçissement de la masse caoutchouteuse, et un écart constant détermine la stabilité de la qualité du composé mélangé. La surveillance mécanique traditionnelle par butée présente une faible précision et un retard de signal , ce qui provoque facilement des écarts d’écart entre rouleaux et une épaisseur inégale du caoutchouc. De nombreux fabricants de caoutchouc utilisent le capteur linéaire de déplacement auto-réinitialisable KTR Mini pour la détection en temps réel de l’écart entre rouleaux et la commande en boucle fermée, améliorant ainsi la précision des procédés de mélange.

Le capteur linéaire de déplacement KTR présente plusieurs avantages parfaitement adaptés aux conditions de fonctionnement d’un laminoir à froid. Il est compact et de petite taille, ce qui facilite son installation dans les espaces restreints du châssis. Équipé d’un ressort de rappel intégré, il s’adapte aux équipements à tige poussoir sans nécessiter de montage complexe ni d’alignement précis. Il offre une durée de vie exceptionnellement longue, avec des cycles mécaniques dépassant plusieurs dizaines de millions. Doté d’une protection IP54, il résiste à la poussière et à une légère contamination par l’huile dans les ateliers de caoutchouc. Il maintient sa stabilité face aux chocs et vibrations externes, s’adaptant ainsi aux secousses continues durant le fonctionnement du laminoir. Il intègre une sortie de câble directe pour un raccordement simplifié et prend en charge des modules optionnels tension/courant (2 fils ou 3 fils) ou une sortie RS485 afin de permettre une connexion fluide au système automatisé (PLC).

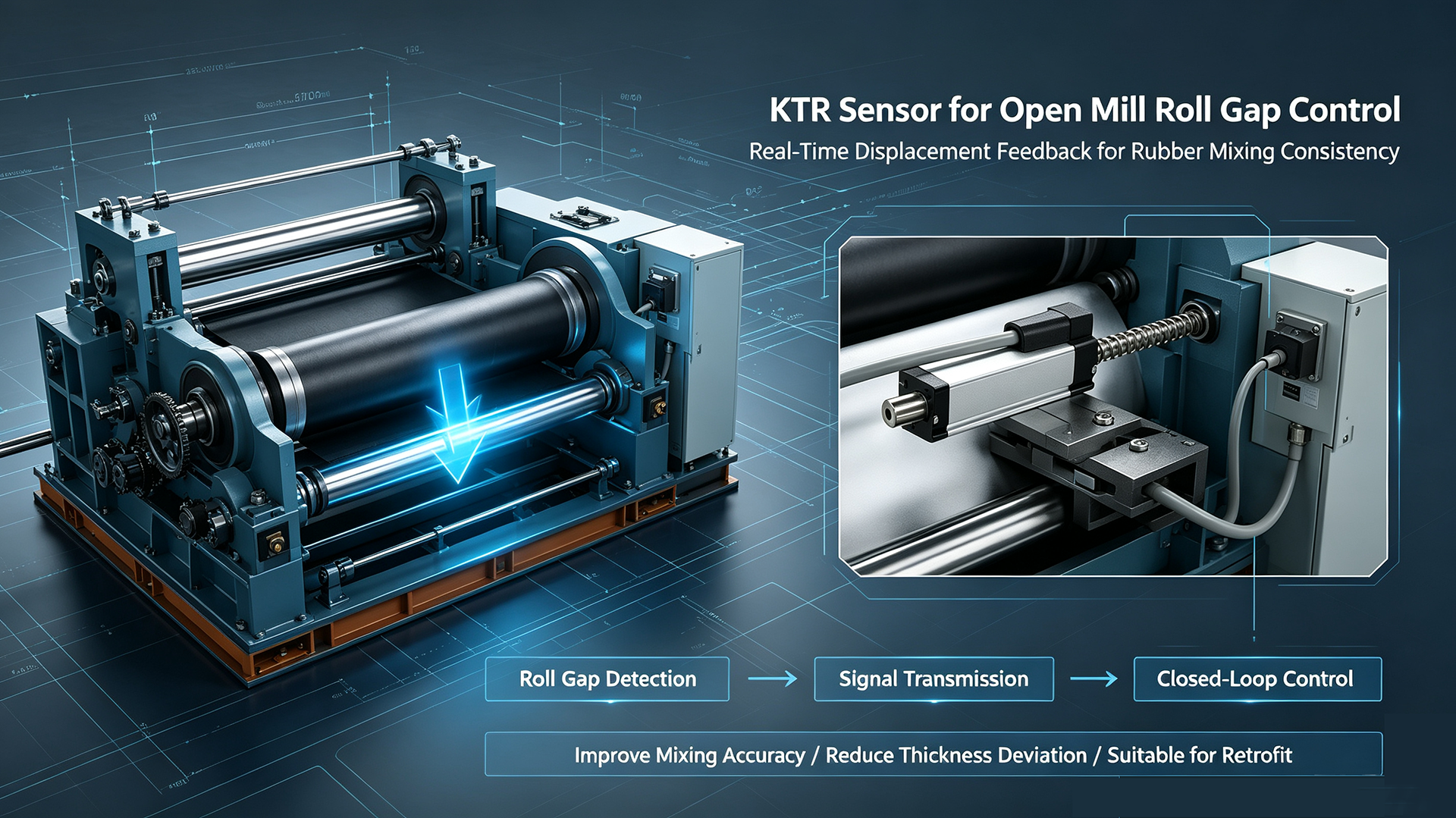

Installé sur site sur le mécanisme de réglage de l'écart entre les cylindres du laminoir ouvert, le capteur KTR s'étire et se rétracte de façon synchrone avec le réglage des cylindres grâce à son ressort interne. Il convertit le déplacement mécanique de l'écart entre les cylindres en signaux électriques continus et transmet les données au système de commande principal. Doté d'une excellente répétabilité inférieure à 0,01 mm, le système surveille et étalonne automatiquement l'écart entre les cylindres. Les opérateurs définissent les valeurs cibles d'écart sur l'interface homme-machine (HMI), et l'unité effectue automatiquement une régulation en boucle fermée afin de réduire les mesures et étalonnages manuels répétés.

Après la rétrofit, la stabilité du contrôle de l’écartement des rouleaux du laminoir ouvert est fortement améliorée. L’écart d’épaisseur du composé caoutchoutique diminue, l’uniformité du mélange s’accroît et les taux de rebuts baissent. Sa structure compacte nécessite peu de modifications des cadres d’origine, ce qui le rend adapté aussi bien aux laminoirs ouverts neufs qu’aux laminoirs rétrofités. Ses performances antivibratoires et résistantes à la poussière permettent un fonctionnement stable à long terme dans les ateliers de caoutchouc poussiéreux et soumis à des vibrations continues, réduisant ainsi les temps d’arrêt pour maintenance et aidant les lignes de mélange de caoutchouc à atteindre une production raffinée et automatisée.
