Quali fattori determinano la durata di un sensore per celle di carico in applicazioni all'aperto?

Le applicazioni dei sensori di cella di carico per esterni devono affrontare alcune delle condizioni ambientali più severe immaginabili, dalle escursioni termiche estreme ai prodotti chimici corrosivi e allo stress meccanico. La durata di una load cell sensor in questi ambienti esigenti dipende da numerosi fattori interconnessi che determinano se il dispositivo fornirà misurazioni accurate per anni oppure si guasterà prematuramente. Comprendere questi fattori critici di durata consente a ingegneri e professionisti degli acquisti di prendere decisioni informate nella scelta delle soluzioni di sensori di cella di carico per applicazioni industriali all’aperto.

La protezione ambientale rappresenta la preoccupazione principale nella valutazione della durata dei sensori di cella di carico per l’impiego all’aperto. Impianti industriali, operazioni agricole e sistemi di monitoraggio delle infrastrutture fanno ampio affidamento su questi strumenti di precisione per garantire sicurezza ed efficienza operative. I criteri di selezione devono comprendere non solo i requisiti prestazionali immediati, ma anche l'affidabilità a lungo termine in condizioni di stress ambientale prolungato. La tecnologia moderna dei sensori di cella di carico si è evoluta notevolmente per affrontare queste sfide grazie a materiali avanzati, involucri protettivi e sofisticate tecnologie di tenuta.

Protezione ambientale e norme relative al grado di protezione contro l'ingresso di corpi estranei

Comprensione delle classificazioni del grado di protezione IP

Il sistema di classificazione IP (Ingress Protection) fornisce lo standard più ampiamente riconosciuto per la valutazione della protezione ambientale nelle applicazioni dei sensori di celle di carico. Un sensore di cella di carico con classificazione IP68 offre il livello più elevato di protezione sia contro le particelle solide sia contro l'ingresso di acqua, rendendolo adatto a applicazioni di immersione continua. La prima cifra indica il grado di protezione contro le particelle solide su una scala da 0 a 6, mentre la seconda cifra rappresenta la protezione contro l'acqua, da 0 a 8. Per le applicazioni all'aperto, gli ingegneri specificano tipicamente una classificazione minima IP67, garantendo una protezione completa contro l'ingresso di polvere e un'immersione temporanea in acqua fino a una profondità di un metro.

Oltre alle classi di protezione IP di base, i design specializzati per sensori a cella di carico per esterni incorporano ulteriori caratteristiche protettive, come dispositivi di scarico del carico sui cavi, sigillatura ermetica e materiali resistenti alla corrosione. Queste misure di protezione potenziate diventano fondamentali in ambienti marini, impianti di lavorazione chimica e condizioni meteorologiche estreme, dove i livelli standard di protezione potrebbero rivelarsi insufficienti. L’impatto economico del guasto di un sensore in queste applicazioni giustifica spesso l’investimento aggiuntivo in classi di protezione più elevate e materiali specializzati.

Tecnologia di tenuta e materiali per guarnizioni

La tecnologia avanzata di tenuta costituisce la base per la costruzione duratura dei sensori per celle di carico destinate ad ambienti esterni. Guarnizioni in elastomero ad alte prestazioni, generalmente realizzate con composti fluorocarbonici o siliconici, offrono un’eccellente resistenza agli estremi di temperatura, alla degradazione da ozono e all’esposizione chimica. La scelta dei materiali appropriati per le guarnizioni influisce direttamente sull'affidabilità a lungo termine, poiché le guarnizioni deteriorate rappresentano la causa più comune di guasto nelle applicazioni di sensori esterni.

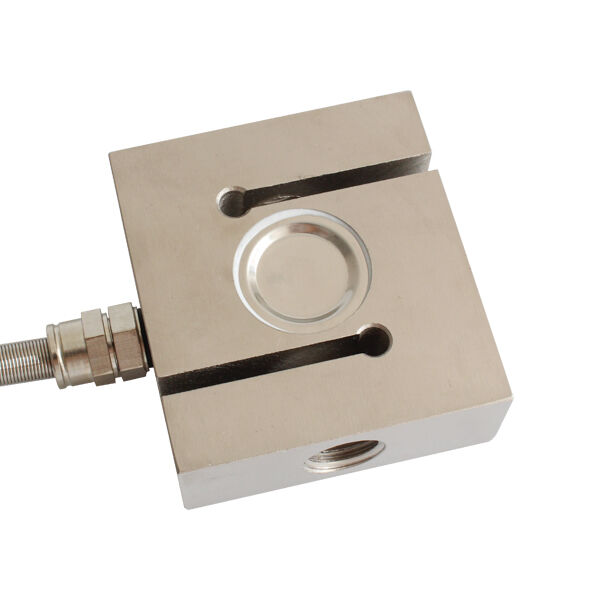

La costruzione saldata in acciaio inossidabile elimina del tutto i punti di guasto tradizionali delle guarnizioni, creando involucri sigillati monolitici. Questo approccio, sebbene più costoso, garantisce un’indistruttibilità senza pari per applicazioni critiche in cui il guasto del sensore comporta conseguenze significative per la sicurezza o per l’economia. Il load cell sensor processo produttivo deve mantenere tolleranze precise per assicurare una corretta compressione della tenuta ed eliminare potenziali vie di perdita che potrebbero compromettere l'affidabilità a lungo termine.

Selezione dei materiali e resistenza alla corrosione

Gradi di acciaio inossidabile e relative proprietà

La selezione del materiale rappresenta probabilmente il fattore più critico che determina la longevità del sensore della cella di carico in ambienti esterni corrosivi. L'acciaio inossidabile di grado 316L si è affermato come materiale costruttivo preferito grazie alla sua eccellente resistenza alla corrosione, alle sue proprietà meccaniche e alla sua saldabilità. Il basso contenuto di carbonio riduce al minimo la precipitazione di carburi, mentre l'aggiunta di molibdeno migliora la resistenza alla corrosione da pitting e alla corrosione da fessurazione indotta dai cloruri, fenomeni comuni negli ambienti marini e industriali.

Materiali alternativi come Hastelloy, Inconel e leghe di titanio possono essere specificati per ambienti chimici estremamente aggressivi, nei quali anche le qualità più pregiate di acciaio inossidabile si rivelano inadeguate. Questi materiali esotici comportano costi significativamente più elevati, ma offrono una durata senza pari in applicazioni che prevedono l’impiego di acidi forti, ambienti ossidanti ad alta temperatura o esposizione prolungata all’acqua salata. Il processo di selezione del materiale deve bilanciare il costo iniziale con i requisiti di affidabilità nel ciclo di vita e i costi di sostituzione.

Trattamento Superficiale e Rivestimenti Protettivi

Le tecnologie di trattamento superficiale possono migliorare in modo significativo la resistenza alla corrosione dei componenti dei sensori per celle di carico, superando le proprietà intrinseche del materiale di base. L'elettrolucidatura crea una finitura superficiale estremamente liscia che elimina le microcavità dove normalmente ha inizio la corrosione, migliorando contemporaneamente lo strato passivo di ossido di cromo responsabile della resistenza alla corrosione dell'acciaio inossidabile. Questo processo risulta particolarmente prezioso per le applicazioni dei sensori per celle di carico nei settori farmaceutico, della lavorazione degli alimenti e della biotecnologia, dove sono essenziali sia la resistenza alla corrosione sia la pulibilità.

Tecnologie avanzate di rivestimento, tra cui la deposizione fisica da vapore, i rivestimenti ceramici e i film in fluoropolimero, forniscono strati protettivi aggiuntivi per ambienti estremi. Tali rivestimenti devono essere selezionati con attenzione per evitare interferenze con il funzionamento degli estensimetri, garantendo al contempo una maggiore resistenza chimica o una riduzione dell’attrito superficiale. Il processo di applicazione richiede impianti specializzati e procedure di controllo qualità per assicurare una copertura uniforme e proprietà di adesione in grado di resistere a sollecitazioni meccaniche e cicli termici.

Considerazioni sul Design Meccanico

Tecnologia degli estensimetri e sistemi adesivi

L'estensimetro rappresenta il cuore di qualsiasi sistema di sensori per celle di carico, convertendo la deformazione meccanica in segnali elettrici attraverso variazioni della resistenza elettrica. Gli estensimetri a lamierino, realizzati con schemi di fogli metallici incisi con precisione, offrono una stabilità superiore e una compensazione termica migliore rispetto alle alternative avvolte in filo. Il sistema adesivo che fissa l'estensimetro al corpo del sensore della cella di carico deve mantenere le proprie caratteristiche per tutta la durata prevista di servizio, resistendo al contempo ai cicli termici, all'esposizione all'umidità e allo stress meccanico.

Sistemi avanzati di adesivi in poliimide offrono un’eccezionale stabilità termica e resistenza all’umidità per applicazioni di sensori a cella di carico all’aperto. Il processo di reticolazione richiede un controllo preciso di temperatura e pressione per ottenere una resistenza ottimale del giunto e ridurre al minimo le tensioni residue che potrebbero influenzare l’accuratezza delle misurazioni. Le procedure di controllo qualità devono verificare un’adesione corretta su tutta la superficie del pattern dell’estensimetro per prevenire guasti localizzati che potrebbero compromettere le prestazioni del sensore o causare deriva della misurazione nel tempo.

Protezione contro sovraccarico e coefficienti di sicurezza

La protezione meccanica contro sovraccarico diventa critica per le applicazioni di sensori con cella di carico all’aperto, dove le condizioni di carico dinamico o gli errori operativi potrebbero superare le specifiche di progettazione. Gli arresti integrati contro sovraccarico, generalmente progettati per intervenire al 150% della capacità nominale, impediscono la deformazione permanente dell’elemento sensibile, mantenendo al contempo l’accuratezza della misura nell’intervallo operativo normale. La progettazione degli arresti deve garantire un contatto meccanico positivo senza introdurre isteresi né influenzare il funzionamento normale.

I calcoli del coefficiente di sicurezza per le applicazioni di sensori con cella di carico all’aperto devono tenere conto degli effetti dei carichi dinamici, delle variazioni di sollecitazione indotte dalla temperatura e dei possibili carichi d’urto derivanti dal funzionamento dell’equipaggiamento o da fattori ambientali. Coefficienti di sicurezza conservativi, tipicamente pari a 3:1 o superiori per applicazioni critiche, garantiscono un funzionamento affidabile nonostante condizioni di carico impreviste. Il processo di progettazione meccanica deve bilanciare i requisiti di sensibilità con la capacità di sopportare sovraccarichi, al fine di ottimizzare le prestazioni su tutta la gamma delle condizioni operative.

Compensazione della temperatura e stabilità termica

Effetti termici sull’accuratezza della misurazione

Le variazioni di temperatura generano diversi effetti che possono compromettere l’accuratezza del sensore della cella di carico nelle applicazioni all’aperto. L’espansione termica dell’elemento sensibile ne modifica le dimensioni di riferimento, mentre le variazioni delle proprietà dei materiali in funzione della temperatura influenzano sia il modulo di elasticità sia la sensibilità degli estensimetri. Questi effetti si combinano generando sia una deriva dello zero sia variazioni della portata, che devono essere compensate mediante un’attenta progettazione e procedure di taratura.

Le tecniche avanzate di compensazione della temperatura prevedono l’impiego di più estensimetri disposti in configurazioni a ponte di Wheatstone, che offrono una cancellazione intrinseca degli effetti termici. Gli estensimetri di riferimento (dummy gauges), montati su parti non sollecitate del corpo della cella di carico, subiscono gli stessi effetti termici ma rimangono insensibili ai carichi applicati. Questo approccio garantisce un’eccellente compensazione della temperatura su ampi intervalli di temperatura, senza richiedere complessi circuiti elettronici di correzione che potrebbero introdurre ulteriori modalità di guasto.

Resistenza agli sbalzi termici e ai cicli termici

La resistenza agli sbalzi termici diventa particolarmente importante per le applicazioni dei sensori di celle di carico in ambienti esterni soggetti a rapide variazioni di temperatura. Il riscaldamento solare può generare temperature superficiali superiori a 70 °C, mentre il raffreddamento radiativo notturno o le precipitazioni possono causare un rapido raffreddamento fino ai livelli ambientali. Questi transitori termici generano concentrazioni di tensione interna che possono provocare rotture da fatica o deriva delle misure, qualora non vengano adeguatamente affrontati nella fase di progettazione.

La scelta dei materiali e l’ottimizzazione della progettazione geometrica contribuiscono a ridurre al minimo le concentrazioni di tensione termica nelle aree critiche della struttura del sensore di cella di carico. L’analisi agli elementi finiti consente agli ingegneri di identificare i potenziali punti di concentrazione della tensione e di modificare la progettazione in modo da distribuire le tensioni termiche in maniera più uniforme. I punti di fissaggio degli estensimetri devono essere scelti con cura per ridurre al minimo l’esposizione ai gradienti termici, pur mantenendo una sensibilità ottimale ai carichi applicati.

Durata del sistema di cavi e connessioni

Costruzione del cavo e protezione ambientale

Il sistema di cavi rappresenta un punto comune di guasto nelle installazioni di sensori per celle di carico all'aperto, a causa di sollecitazioni meccaniche, esposizione ambientale e degrado dei collegamenti. Costruzioni di cavi ad alta flessibilità, realizzate con conduttori intrecciati e guaine in poliuretano o polietilene, offrono una resistenza superiore alla flessione ripetuta e all'esposizione ambientale rispetto ai cavi standard con guaina in PVC. Il punto di ingresso del cavo richiede particolare attenzione, con dispositivi di rilascio dello sforzo (strain relief boots) e raccordi stagni per prevenire l'ingresso di umidità.

Le costruzioni di cavi blindati con treccia di filo d'acciaio o guaine metalliche corrugate offrono una protezione aggiuntiva contro i danni meccanici causati da roditori, oggetti appuntiti o carichi di schiacciamento. Il sistema di armatura deve essere correttamente messo a terra e terminato per prevenire interferenze elettriche, garantendo al contempo protezione meccanica. Nella progettazione del percorso dei cavi si devono minimizzare l’esposizione a spigoli vivi, attrezzature in movimento e aree in cui potrebbero verificarsi danni meccanici durante il normale funzionamento.

Tecnologia dei connettori e prevenzione della corrosione

I collegamenti elettrici rappresentano punti critici di vulnerabilità in cui la corrosione può compromettere rapidamente le prestazioni del sensore della cella di carico. I connettori circolari conforme alle specifiche militari, dotati di guarnizioni ambientali, offrono un'affidabilità superiore rispetto ai connettori industriali standard, in particolare in ambienti marini o chimici. I materiali dei contatti del connettore, solitamente ottone placcato oro o acciaio inossidabile, devono resistere alla corrosione mantenendo nel contempo una bassa resistenza di contatto per tutta la durata di servizio.

I collegamenti a cavo permanenti realizzati mediante giunzioni saldate o brasate eliminano i rischi di corrosione associati ai connettori separabili, ma complicano le procedure di manutenzione e sostituzione. La scelta tra collegamenti permanenti e separabili deve tenere conto dei requisiti specifici dell’applicazione, delle limitazioni di accesso per la manutenzione e degli intervalli di servizio previsti. L’adeguata applicazione di grasso dielettrico e di composti protettivi ambientali può estendere significativamente la vita utile dei connettori in ambienti esterni severi.

Considerazioni sull'installazione e il montaggio

Requisiti della fondazione e progettazione del percorso di carico

I principi fondamentali di un’installazione corretta influenzano in modo significativo la durata nel tempo e le prestazioni dei sistemi di sensori a cella di carico per esterni. La fondazione di montaggio deve garantire un supporto stabile, consentendo al contempo l’espansione termica ed evitando l’introduzione di forze estranee che potrebbero compromettere l’accuratezza delle misurazioni. Le fondazioni in calcestruzzo richiedono un tempo adeguato di maturazione e un’armatura appropriata per prevenire affossamenti o fessurazioni che, con il tempo, potrebbero generare errori di misurazione.

Le considerazioni relative alla progettazione del percorso di carico garantiscono che le forze vengano trasmesse direttamente attraverso il sensore della cella di carico, evitando carichi laterali o forze di momento che potrebbero causare un guasto prematuro. Gli accoppiamenti con cuscinetti sferici o i sistemi di montaggio flessibili contribuiscono a compensare lievi disallineamenti, impedendo al contempo la trasmissione di forze indesiderate. Le componenti di fissaggio devono garantire una forza di serraggio adeguata, evitando tuttavia un eccessivo serraggio che potrebbe generare concentrazioni di tensione nel corpo del sensore della cella di carico.

Schermatura ambientale e involucri protettivi

Una protezione ambientale aggiuntiva mediante involucri di protezione può estendere significativamente la durata operativa dei sensori per celle di carico in condizioni esterne estreme. Gli involucri ventilati prevengono la condensazione dell’umidità, proteggendo al contempo dai fenomeni meteorologici diretti, dai detriti trasportati dal vento e dall’esposizione alle radiazioni ultraviolette. La progettazione dell’involucro deve consentire l’espansione termica, evitando al contempo l’accumulo di umidità o contaminanti che potrebbero influenzare le prestazioni del sensore.

I sistemi di riscaldamento per applicazioni in climi freddi impediscono la formazione di ghiaccio, che potrebbe danneggiare meccanicamente il sensore per cella di carico o interferire con il corretto funzionamento. Riscaldatori controllati termostaticamente mantengono le temperature al di sopra dello zero centigradi, riducendo al minimo il consumo energetico ed evitando sollecitazioni termiche eccessive. Il sistema di riscaldamento deve essere integrato nel sistema di fissaggio del sensore per cella di carico per garantire una distribuzione uniforme della temperatura, senza generare gradienti termici che potrebbero compromettere l’accuratezza delle misurazioni.

Domande Frequenti

Qual è il grado di protezione IP minimo richiesto per le applicazioni di sensori a cella di carico all'aperto?

Per la maggior parte delle applicazioni all'aperto, si raccomanda un grado di protezione minimo IP67 per garantire una protezione completa contro l'ingresso di polvere e l'immersione temporanea in acqua. Tuttavia, le applicazioni che prevedono immersione continua, lavaggi ad alta pressione o ambienti marini richiedono generalmente un grado di protezione IP68 per massimizzare durata e affidabilità.

In che modo la temperatura influisce sull'accuratezza del sensore a cella di carico e quali metodi di compensazione sono disponibili?

Le variazioni di temperatura influiscono sia sul bilanciamento a zero sia sull’intervallo di misura a causa dell’espansione termica e delle variazioni delle proprietà dei materiali. I moderni sensori a cella di carico integrano la compensazione termica mediante configurazioni a ponte di Wheatstone con estensimetri di riferimento (dummy gauges), mentre i sistemi elettronici possono fornire ulteriore compensazione digitale per intervalli di temperatura estremi.

Quali classi di materiale offrono la migliore resistenza alla corrosione per le applicazioni di sensori a cella di carico in ambiente marino?

L'acciaio inossidabile grado 316L offre un'eccellente resistenza alla corrosione per la maggior parte delle applicazioni marine grazie al suo basso contenuto di carbonio e all'aggiunta di molibdeno. Per ambienti estremamente corrosivi, possono essere specificati acciai inossidabili super-duplex, leghe Hastelloy o leghe di titanio, nonostante il loro costo iniziale più elevato.

Come si possono prevenire i guasti dei cavi e delle connessioni nelle installazioni di sensori a cella di carico all'aperto?

I guasti dei cavi possono essere ridotti al minimo mediante una corretta selezione dei cavi con guaine adatte all’ambiente, un adeguato smorzamento delle sollecitazioni nei punti di terminazione e una protezione contro i danni meccanici. L’uso di connettori stagni conformi alle specifiche militari o di connessioni saldate permanenti elimina molte delle cause comuni di guasto associate all’ingresso di umidità e alla corrosione.
