In che modo un sensore a filo di trazione fornisce un feedback preciso sulla posizione in ambienti severi?

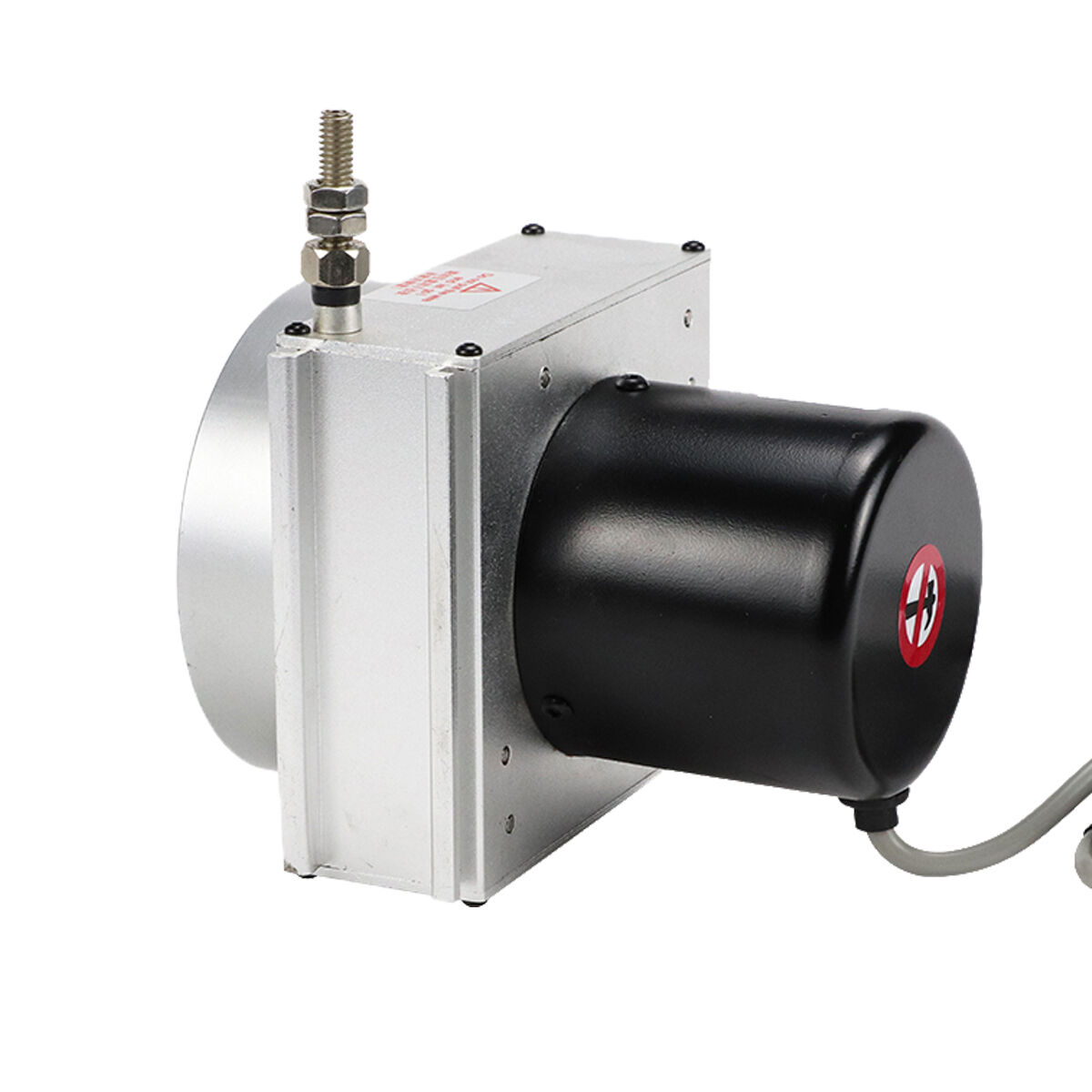

I sistemi di automazione industriale che operano in ambienti ostili richiedono soluzioni di misurazione della posizione precise, in grado di resistere a condizioni estreme pur mantenendo un’accuratezza eccezionale. sensore a filo Un sensore a filo di trazione rappresenta una delle tecnologie più affidabili per applicazioni di feedback di posizione, dove durata e precisione sono fondamentali. Questi dispositivi sofisticati combinano semplicità meccanica e avanzati sistemi di rilevamento elettronico per garantire prestazioni costanti in diversi settori industriali, dalle macchine pesanti alle applicazioni aerospaziali. Comprendere il funzionamento della tecnologia dei sensori a filo di trazione e i motivi per cui eccelle negli ambienti più impegnativi fornisce informazioni preziose agli ingegneri e ai progettisti di sistemi alla ricerca di soluzioni ottimali per la misurazione della posizione.

Principi fondamentali della tecnologia dei sensori a filo di trazione

Progettazione meccanica e meccanismo di funzionamento

Il sensore a cavo di trazione funziona mediante un principio meccanico straordinariamente semplice ma efficace, che converte lo spostamento lineare in moto rotatorio. Al centro del sistema vi è un cavo o filo di precisione avvolto intorno a un tamburo caricato a molla, inserito in un alloggiamento protettivo. Quando forze esterne allungano o accorciano il cavo, il tamburo ruota in misura proporzionale allo spostamento lineare, creando una relazione meccanica diretta tra lo spostamento e l’angolo di rotazione. Questo accoppiamento meccanico elimina numerose fonti di errore di misurazione comuni ad altre tecnologie di rilevamento della posizione.

Il meccanismo a molla all'interno del sensore a filo di trazione mantiene una tensione costante sul cavo sull'intero campo di funzionamento, garantendo un contatto costante ed eliminando il gioco che potrebbe compromettere l'accuratezza delle misurazioni. I modelli avanzati incorporano sistemi a doppia molla o meccanismi di tensionamento pneumatico per offrire una precisione e un'affidabilità ancora maggiori. Il cavo stesso è generalmente realizzato in acciaio inossidabile ad alta resistenza o in materiali polimerici specializzati progettati per resistere alla corrosione, all'abrasione e alla fatica per milioni di cicli operativi.

Elaborazione elettronica del segnale e generazione dell'uscita

I moderni sensori a filo di trazione integrano componenti elettronici sofisticati che convertono la rotazione meccanica in segnali elettrici precisi, adatti ai sistemi di controllo industriale. Gli encoder rotativi, i potenziometri o gli insiemi resolver collegati all'albero del tamburo generano uscite elettriche proporzionali all'estensione del cavo. Questi elementi elettronici vengono accuratamente tarati durante la produzione per garantire linearità e ripetibilità sull'intero campo di misura del sensore.

L'elettronica di elaborazione del segnale nei modelli avanzati di sensori a filo di trazione fornisce diversi formati di uscita, tra cui tensione analogica, loop di corrente, treni di impulsi digitali o protocolli di comunicazione fieldbus. I microprocessori integrati abilitano funzioni sofisticate quali la compensazione della temperatura, algoritmi di linearizzazione e capacità diagnostiche che migliorano l’accuratezza delle misurazioni e l'affidabilità del sistema. Queste funzionalità intelligenti consentono al sensore a filo di trazione di regolare automaticamente le proprie caratteristiche di uscita in base alle condizioni ambientali o ai parametri operativi.

Resistenza ambientale e caratteristiche di protezione

Design robusto dell'involucro per condizioni estreme

Le eccezionali prestazioni della tecnologia dei sensori a filo di trazione in ambienti severi derivano da un’attenta progettazione dell’involucro protettivo e da una accurata selezione dei materiali. Gli alloggiamenti per uso industriale sono generalmente realizzati in alluminio anodizzato, acciaio inossidabile o compositi polimerici specializzati, resistenti alla corrosione, ai danni da impatto e ai cicli termici. Questi involucri incorporano sistemi di tenuta multipli, tra cui guarnizioni ad anello O, guarnizioni piane e tenute a labirinto, per raggiungere gradi di protezione contro l’ingresso di corpi solidi e liquidi (IP) pari a IP65, IP67 o addirittura IP68 per applicazioni subacquee.

I punti di ingresso del cavo rappresentano aree critiche per la protezione ambientale in qualsiasi sensore a filo progettazione. I produttori utilizzano appositi passacavi, dispositivi di rilascio dello sforzo meccanico e sistemi di tenuta che consentono il movimento del cavo mantenendo l’integrità ambientale. Le soluzioni avanzate integrano guide rotanti per il cavo o gruppi di cuscinetti sigillati che permettono un movimento libero del cavo senza compromettere l’ambiente interno dell’involucro del sensore.

Resistenza a temperature e vibrazioni

Gli ambienti industriali spesso sottopongono le apparecchiature di misura a forti escursioni termiche, vibrazioni meccaniche e carichi d’urto che possono influenzare gravemente le prestazioni dei sensori. Sensore a filo i produttori affrontano queste sfide attraverso un’attenta selezione dei componenti e strategie di gestione termica. L’elettronica interna è specificata per intervalli di temperatura estesi, tipicamente da meno quaranta a più ottanta gradi Celsius, mentre i componenti meccanici sono progettati per mantenere la precisione anche su intervalli termici ancora più ampi.

La resistenza alle vibrazioni nelle applicazioni dei sensori a filo di trazione è ottenuta grazie a un design meccanico robusto e a tecniche strategiche di fissaggio dei componenti. Supporti antivibranti, ammortizzatori e sistemi di accoppiamento flessibile isolano i componenti elettronici sensibili dalle perturbazioni meccaniche esterne. Il design meccanico intrinsecamente stabile del sensore a filo di trazione, con parti mobili a bassa massa e un’asta tamburo bilanciata, resiste naturalmente agli effetti delle vibrazioni e degli urti che potrebbero compromettere l’accuratezza delle misurazioni in altre tecnologie di rilevamento.

Caratteristiche di accuratezza e precisione

Prestazioni di linearità e risoluzione

Le capacità di accuratezza dei moderni sensori a filo di trazione sono davvero straordinarie: molti modelli raggiungono specifiche di linearità migliori dello 0,1 percento della portata piena e capacità di risoluzione superiori a 0,01 millimetri su campi di misura che si estendono per diversi metri. Questa eccezionale precisione deriva dall’accoppiamento meccanico diretto tra l’estensione del cavo e la rotazione del tamburo, eliminando così numerosi stadi intermedi di conversione che introdurrebbero errori cumulativi in altre tecnologie di misurazione.

Le prestazioni in termini di risoluzione nelle applicazioni dei sensori a filo di trazione sono determinate principalmente dall'encoder elettronico o dall'insieme potenziometrico accoppiato al meccanismo del tamburo. Gli encoder rotativi ad alta risoluzione possono fornire milioni di impulsi per giro, consentendo una discriminazione della posizione estremamente fine anche su ampie gamme di misura. Questa combinazione di precisione meccanica e risoluzione elettronica rende il sensore a filo di trazione ideale per applicazioni che richiedono sia un’elevata capacità di misura su lunghe distanze sia un’accuratezza eccezionale.

Ripetibilità e Stabilità a Lungo Termine

La ripetibilità rappresenta un parametro critico di prestazione per i sistemi di misurazione della posizione, in particolare nelle applicazioni di produzione automatizzata e controllo qualità. La tecnologia dei sensori a cavo tirato eccelle in questo ambito grazie alla sua semplicità meccanica e alle ridotte caratteristiche di usura. L’insieme cavo-tamburo, se progettato e realizzato correttamente, presenta praticamente nessuna isteresi né gioco meccanico che potrebbero compromettere la ripetibilità della misura su milioni di cicli operativi.

La stabilità a lungo termine delle prestazioni dei sensori a cavo tirato è garantita da un’attenta selezione dei materiali, da sistemi di lubrificazione adeguati e da un’efficace tenuta ambientale. Materiali premium per il cavo resistono all’allungamento e alla fatica, mentre cuscinetti di precisione e insiemi tamburo mantengono la propria accuratezza dimensionale per tutta la durata del servizio. I modelli più avanzati integrano funzionalità autodiagnostiche che monitorano le prestazioni del sistema e avvisano gli operatori di eventuali necessità di manutenzione prima che si verifichi un degrado dell’accuratezza.

Versatilità di applicazione e vantaggi dell'integrazione

Automazione industriale e integrazione con macchinari

La versatilità della tecnologia dei sensori a filo di trazione ne rende adatto l’impiego in un’eccezionalmente ampia gamma di applicazioni nell’ambito dell’automazione industriale. Le attrezzature per la produzione, i sistemi di movimentazione materiali e le macchine per processi traggono tutti vantaggio dal feedback affidabile sulla posizione fornito da questi sensori. L’accoppiamento meccanico diretto tra l’oggetto misurato e il sensore elimina complesse configurazioni di montaggio o collegamenti meccanici intermedi che potrebbero introdurre errori di misurazione o complicazioni manutentive.

L'integrazione dei sistemi di sensori a filo di trazione nelle macchine esistenti è generalmente semplice e richiede soltanto un punto di fissaggio sicuro per la custodia del sensore e un punto di attacco del cavo sul componente mobile. Questa semplicità di installazione riduce la complessità del sistema e minimizza i potenziali modi di guasto rispetto a sistemi di misurazione più complessi. Il design compatto delle moderne unità di sensori a filo di trazione consente l'integrazione in applicazioni con vincoli di spazio, dove altre tecnologie di misurazione risulterebbero impraticabili.

Applicazioni mobili e veicolari

Le applicazioni relative alle attrezzature mobili e ai veicoli presentano sfide uniche per i sistemi di misurazione della posizione, tra cui vibrazioni costanti, cicli termici e esposizione a contaminazioni. La tecnologia dei sensori a filo tirato affronta efficacemente queste sfide grazie al suo robusto design meccanico e alle sue complete caratteristiche di protezione ambientale. Macchine per le costruzioni, macchinari agricoli e sistemi di trasporto utilizzano tutti la tecnologia dei sensori a filo tirato per applicazioni critiche di rilevamento della posizione.

La capacità dei sistemi di sensori a filo di trazione di mantenere l'accuratezza pur gestendo ampie gamme di spostamento li rende particolarmente preziosi nelle applicazioni mobili. Il monitoraggio della posizione dei cilindri idraulici, il posizionamento della freccia (boom) e i sistemi di monitoraggio del carico traggono tutti vantaggio dalla combinazione di gamma di misurazione, accuratezza e resistenza ambientale offerta dalla tecnologia dei sensori a filo di trazione. Modelli avanzati dotati di funzionalità di comunicazione wireless eliminano le difficoltà legate al cablaggio nei dispositivi mobili, preservando al contempo la precisione delle misurazioni.

Considerazioni relative alla manutenzione e al servizio

Requisiti di Manutenzione Preventiva

I requisiti di manutenzione per le installazioni dei sensori a filo di trazione sono generalmente minimi rispetto ad altre tecnologie di misurazione della posizione, contribuendo in modo significativo ai vantaggi in termini di costo totale di proprietà. L’ispezione periodica dello stato del cavo, dell’integrità della custodia e dei collegamenti elettrici rappresenta tipicamente l’intera gamma delle attività di manutenzione ordinaria. La progettazione ermetica di unità di sensori a filo di trazione di qualità protegge i componenti interni da contaminazioni e umidità, eliminando la necessità di pulizie interne o lubrificazioni frequenti.

Le procedure di ispezione dei cavi devono concentrarsi sull'individuazione di segni di usura, sfilacciamento o corrosione che potrebbero influenzare l'accuratezza delle misurazioni o causare un guasto prematuro. I design di sensori a filo di trazione di alta qualità incorporano guide per il cavo e guaine protettive che riducono al minimo l'usura nei punti critici, prolungando in modo significativo la vita utile del cavo. I cavi di ricambio sono generalmente disponibili come componenti sostituibili sul campo, consentendo al personale di manutenzione di ripristinare le prestazioni del sensore senza dover sostituire l'intera unità.

Capacità di risoluzione dei problemi e diagnostica

I moderni design di sensori a filo di trazione incorporano funzionalità diagnostiche avanzate che semplificano la risoluzione dei problemi e riducono i tempi necessari per la manutenzione. Le funzioni di autotest, di monitoraggio del segnale e di diagnostica della comunicazione aiutano il personale di manutenzione a identificare e risolvere rapidamente i problemi di prestazione. Queste funzionalità intelligenti possono rilevare anomalie quali danni al cavo, degrado dei componenti elettronici o malfunzionamenti delle guarnizioni ambientali prima che queste causino errori di misurazione o fermi del sistema.

Le informazioni diagnostiche provenienti dai modelli avanzati di sensori a filo di trazione possono essere integrate nei sistemi di monitoraggio su scala aziendale, consentendo strategie di manutenzione predittiva che ottimizzano la disponibilità degli impianti e riducono i costi di manutenzione. I dati storici sulle prestazioni, l’analisi delle tendenze e le funzionalità di generazione di allarmi forniscono al personale addetto alla manutenzione le informazioni necessarie per pianificare in modo efficiente gli interventi di assistenza e ridurre al minimo i fermi non programmati.

Domande Frequenti

Quali sono le portate di misura disponibili con la tecnologia dei sensori a filo di trazione?

I sistemi di sensori a filo di trazione sono disponibili con portate di misura che vanno da un minimo di 25 millimetri fino a 50 metri o più, a seconda del modello specifico e dei requisiti applicativi. La portata di misura è limitata principalmente dalla lunghezza del cavo e dal diametro del tamburo; portate maggiori richiedono dimensioni più ampie dell’involucro per contenere il volume aggiuntivo di cavo. Spesso i produttori possono fornire portate personalizzate per soddisfare esigenze applicative specifiche.

In che modo la tensione del cavo influisce sull'accuratezza della misurazione nelle applicazioni dei sensori a filo di trazione

La tensione del cavo è controllata con precisione nei sensori a filo di trazione di alta qualità mediante meccanismi a molla che mantengono una forza costante su tutto il campo di misurazione. Una tensione adeguata garantisce un rilevamento accurato dell’oggetto misurato, evitando al contempo il gioco del cavo, che potrebbe introdurre errori di misurazione. La maggior parte dei sensori include impostazioni di tensione regolabili per adattarsi alle diverse esigenze applicative e alle condizioni di carico.

I sistemi di sensori a filo di trazione possono operare in ambienti pericolosi o esplosivi

Sono disponibili modelli specializzati di sensori a filo di trazione con progettazioni intrinsecamente sicure e involucri a prova di esplosione, adatti per applicazioni in aree pericolose. Queste unità rispettano gli opportuni standard di sicurezza e le relative certificazioni per l’uso in ambienti contenenti gas infiammabili, vapori o polveri combustibili. Per mantenere le certificazioni di sicurezza in queste applicazioni critiche, è necessario seguire scrupolosamente le procedure di installazione e manutenzione.

Quali tipi di segnale in uscita sono compatibili con la tecnologia dei sensori a filo di trazione?

I moderni sensori a filo di trazione supportano una vasta gamma di formati di segnale in uscita, tra cui loop di corrente 4-20 mA, tensione analogica 0-10 V, treni di impulsi digitali, comunicazione seriale RS485 e vari protocolli fieldbus, come Profibus, DeviceNet o sistemi basati su Ethernet. Molti modelli offrono più uscite simultanee o configurazioni di uscita selezionabili dall’utente, per soddisfare i diversi requisiti dei sistemi di controllo senza necessità di ulteriore apparecchiatura per la condizionamento del segnale.
