Comprendiendo la tecnología de celdas de carga en la industria moderna
Celdas de carga son dispositivos de medición esenciales que convierten la fuerza mecánica en señales eléctricas, desempeñando un papel crucial en varias industrias. Desde la fabricación y la aeroespacial hasta equipos médicos y balanzas comerciales, estos instrumentos de precisión garantizan mediciones exactas de fuerza en innumerables aplicaciones. A medida que avanza la tecnología, diferentes tipos de celdas de carga han surgido para satisfacer necesidades industriales específicas y requisitos de medición.
Categorías comunes de celdas de carga según su diseño
Celdas de carga de galgas extensométricas
Las celdas de carga con galgas extensométricas representan la categoría más utilizada en aplicaciones industriales. Estos dispositivos utilizan galgas extensométricas adheridas a un elemento metálico que se deforma bajo la fuerza aplicada. Cuando se aplica peso o fuerza, el metal se flexiona ligeramente, lo que provoca que las galgas extensométricas cambien su resistencia eléctrica proporcionalmente. Esta variación en la resistencia se convierte entonces en una señal eléctrica medible.
Las celdas de carga modernas con galgas extensométricas ofrecen una excelente precisión, fiabilidad y rentabilidad. Funcionan consistentemente en un amplio rango de temperatura y pueden manejar capacidades desde unos pocos gramos hasta varias centenas de toneladas. Su versatilidad las hace ideales para aplicaciones en balanzas de plataforma, pesaje de camiones y control de procesos.
Células de Carga Hidráulicas
Las celdas de carga hidráulicas funcionan según un principio diferente, utilizando la presión del fluido para medir la fuerza. Estos dispositivos contienen una cámara llena de aceite u otro fluido hidráulico. Cuando se aplica una fuerza, esta aumenta la presión dentro de la cámara, la cual es medida posteriormente por un manómetro o un transductor de presión. La lectura de presión se correlaciona directamente con la fuerza aplicada.
Estos tipos de celdas de carga destacan en entornos adversos donde los sistemas eléctricos podrían verse comprometidos. Son especialmente valiosas en atmósferas explosivas o en lugares con alta interferencia electromagnética. Su construcción robusta las hace adecuadas para aplicaciones industriales exigentes y para instalaciones al aire libre.
Configuraciones Especiales de Celdas de Carga
Celdas de Carga de Punto Único

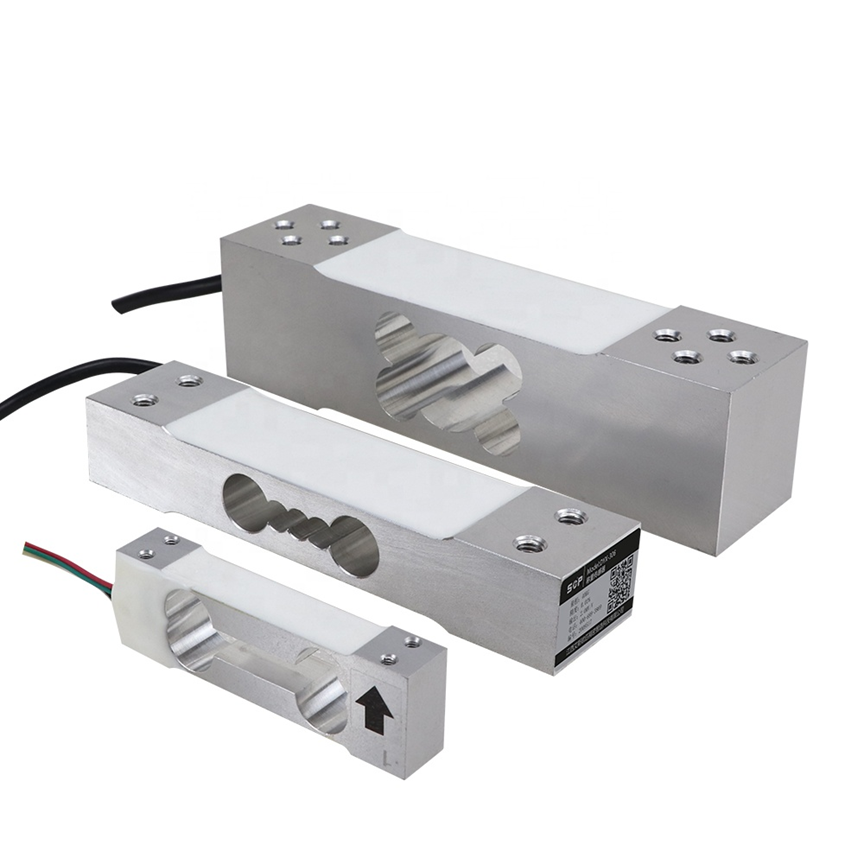

Las celdas de carga de punto único están diseñadas específicamente para aplicaciones que requieren precisión independientemente de la posición de la carga. Estas celdas compensan la carga excéntrica, lo que las hace ideales para balanzas comerciales y sistemas de pesaje de plataformas pequeñas. Su diseño compacto y los requisitos simplificados de montaje reducen la complejidad de instalación y las necesidades de mantenimiento.
Los diseños modernos de punto único incorporan características de compensación de temperatura y protección contra sobrecargas. Generalmente manejan capacidades que van desde 0,5 kg hasta 1000 kg, proporcionando una excelente precisión incluso con cargas excéntricas. Esta versatilidad los ha hecho cada vez más populares en entornos de procesamiento de alimentos y comercio minorista.
Celdas de Carga en Forma de S

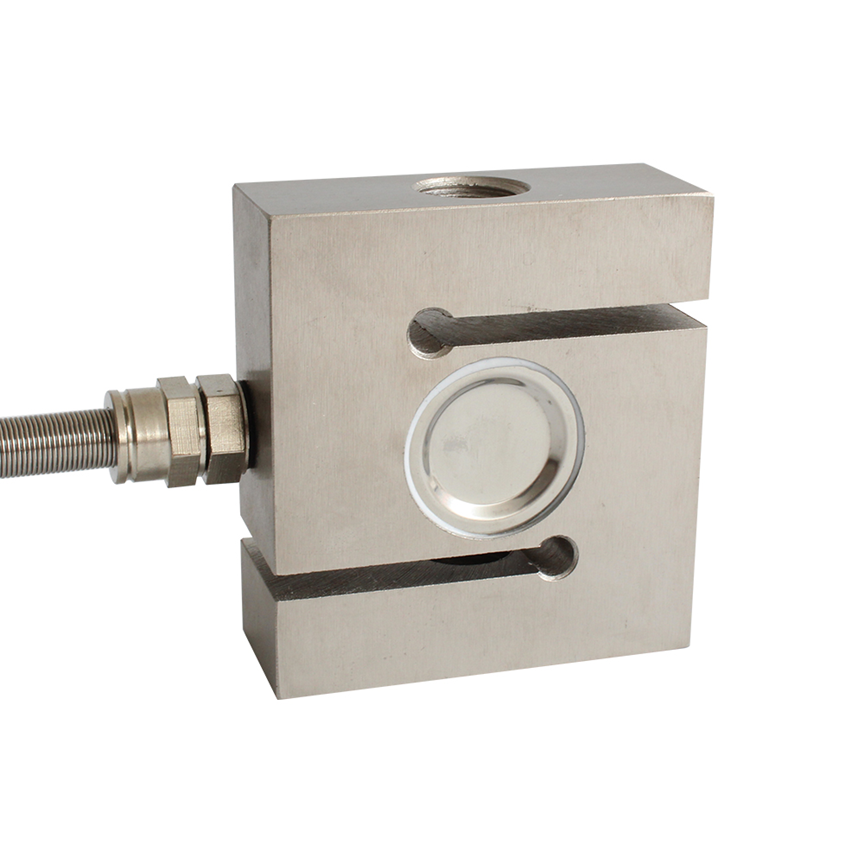

Celdas de carga tipo S, llamadas así por su diseño en forma de S distintivo, destacan en mediciones de tracción y compresión. Su geometría única les permite medir fuerzas en ambas direcciones con igual precisión. Estos dispositivos versátiles se utilizan en balanzas para grúas, pruebas de materiales y control de procesos industriales.
La configuración tipo S ofrece una estabilidad superior y una desviación mínima bajo carga. Esta característica de diseño los hace particularmente adecuados para aplicaciones de pesaje dinámico donde la respuesta rápida y la precisión son cruciales. Su capacidad dual a menudo reduce la necesidad de sensores separados para tracción y compresión.
Tecnologías Avanzadas de Celdas de Carga
Celdas de Carga Neumáticas
Las celdas de carga neumáticas utilizan presión de aire para medir la fuerza, ofreciendo ventajas únicas en aplicaciones especializadas. Estos dispositivos funcionan equilibrando la fuerza aplicada contra un volumen de aire atrapado. A medida que aumenta el peso, la presión del aire necesaria para mantener el equilibrio cambia proporcionalmente, proporcionando una medición precisa.
Estos tipos de celdas de carga destacan en entornos donde la limpieza y la prevención de contaminación son fundamentales, como en la fabricación farmacéutica y el procesamiento de alimentos. Su diseño mecánico sencillo requiere un mantenimiento mínimo y ofrece protección contra explosiones inherentemente.
Células de carga digitales
Las celdas de carga digitales representan la última evolución en tecnología de medición de fuerza. Estos dispositivos sofisticados incorporan conversión de analógico a digital directamente dentro del alojamiento de la celda de carga, ofreciendo mayor precisión y una integración simplificada con sistemas modernos de control. A menudo incluyen características avanzadas como autor diagnóstico y compensación automática de temperatura.
La salida digital elimina muchas fuentes tradicionales de error de medición y reduce la susceptibilidad a la interferencia electromagnética. Estas ventajas hacen que las celdas de carga digitales sean cada vez más populares en aplicaciones de alta precisión y en entornos de fabricación automatizados.
Consideraciones Ambientales y Criterios de Selección
Normas de protección del medio ambiente
Diferentes tipos de celdas de carga ofrecen distintos niveles de protección ambiental, generalmente indicados por su clasificación IP (Ingress Protection). Las celdas de carga herméticamente selladas proporcionan la máxima protección contra la humedad y el polvo, lo que las hace adecuadas para entornos con lavado continuo e instalaciones al aire libre.
La selección del nivel de protección adecuado depende de factores como la exposición a productos químicos, las variaciones de temperatura y los requisitos de limpieza. Comprender estos factores ambientales es crucial para garantizar la fiabilidad y precisión a largo plazo.
Requisitos específicos de la aplicación
La elección del tipo correcto de celda de carga implica una consideración cuidadosa de factores específicos de la aplicación, incluyendo el rango de capacidad, requisitos de precisión, restricciones de espacio para instalación y limitaciones presupuestarias. El entorno de operación, las capacidades de mantenimiento y los requisitos de integración con sistemas existentes también desempeñan roles cruciales en el proceso de selección.
La consulta profesional con fabricantes de celdas de carga o integradores del sistema con experiencia puede ayudar a identificar la solución óptima para aplicaciones específicas. Esta experiencia garantiza la correcta coincidencia entre las características de la celda de carga y los requisitos de la aplicación.
Preguntas Frecuentes
¿Qué factores afectan la precisión de las celdas de carga?
CÉLULA DE CARGA la precisión está influenciada por varios factores, incluyendo variaciones de temperatura, humedad, interferencia electromagnética, alineación mecánica y calidad de calibración. El mantenimiento regular y una instalación adecuada son esenciales para mantener un rendimiento óptimo.
¿Cuánto tiempo suelen durar las celdas de carga?
Con una instalación y mantenimiento adecuados, celdas de carga de calidad pueden operar de manera confiable durante 10 a 15 años o más. Sin embargo, la vida útil real depende de las condiciones de operación, ciclos de carga y factores ambientales. La calibración y revisión periódicas ayudan a garantizar una precisión continua.
¿Se pueden reparar las celdas de carga si se dañan?
Aunque algunos problemas menores pueden ser reparables, la mayoría de las celdas de carga son unidades selladas que no se pueden reparar eficazmente sin comprometer su precisión. En la mayoría de los casos, se recomienda reemplazar la celda de carga cuando falla o muestra desviaciones significativas respecto a las especificaciones.
¿Qué mantenimiento requieren las celdas de carga?
El mantenimiento regular incluye inspección visual para detectar daños, revisión de los componentes de montaje, limpieza según sea apropiado para el entorno y verificación periódica de la calibración. El programa específico de mantenimiento depende de la aplicación y de las condiciones de operación.
