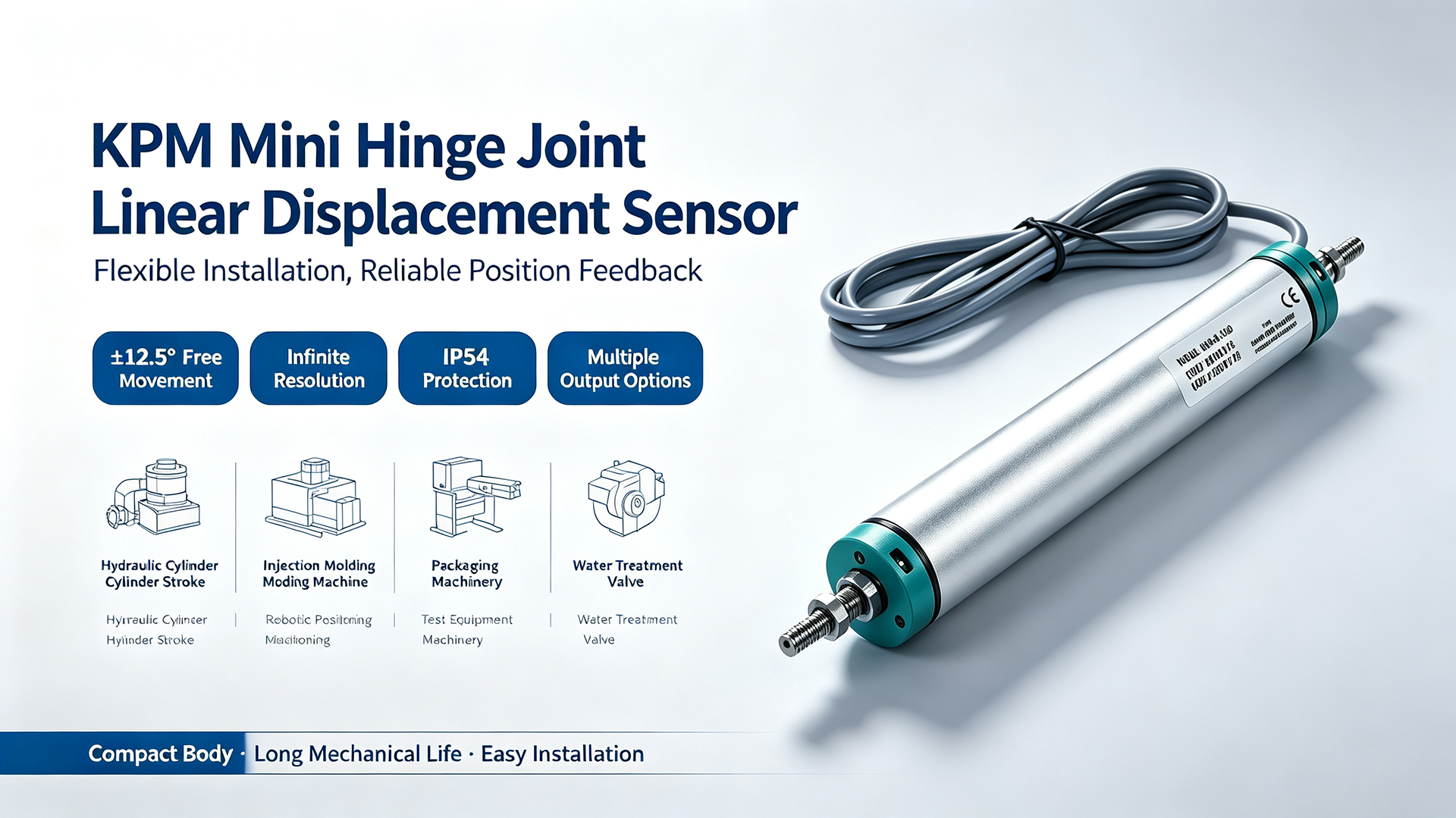

Le capteur linéaire de déplacement à articulation pivotante KPM Mini est un transducteur de position en plastique conducteur compact, spécialement conçu pour les environnements d’installation à espace limité. Équipé d’articulations sphériques à œil aux deux extrémités, il compense efficacement les écarts radiaux et angulaires durant le mouvement, ce qui en fait un choix idéal pour la rétroaction de position linéaire lorsque la fixation rigide n’est pas réalisable.
Ce capteur présente des atouts concurrentiels distinctifs. Son boîtier cylindrique ultra-compact, avec un diamètre extérieur de 18,5 mm, permet une installation économe en espace, s’intégrant parfaitement à des équipements mécaniques compacts. Grâce à sa technologie de détection par plastique conducteur, il offre une résolution infinie et une précision de répétition supérieure à 0,02 mm, garantissant une sortie continue de signaux de position haute précision. Sa durée de vie mécanique dépasse 30 millions de cycles, assurant un fonctionnement ininterrompu sur le long terme.
La structure articulée sphérique à double extrémité permet une déflexion libre dans une plage de ±12,5°, évitant ainsi les interférences de signal et le blocage mécanique dus à un mauvais alignement lors de l’installation. Le boîtier en aluminium anodisé offre une résistance aux interférences électrostatiques et des propriétés non conductrices, avec un degré de protection IP54, ce qui le rend adapté aux environnements d’ateliers humides et poussiéreux. Il prend en charge plusieurs options de sortie de signal, notamment tension, courant, 2 fils, 3 fils et RS485, assurant une connexion transparente avec les automates programmables (PLC), les contrôleurs d’affichage et les systèmes industriels d’acquisition de données. La plage de température de fonctionnement s’étend de −40 °C à +80 °C, garantissant une stabilité fiable dans des conditions de travail sévères.
Les scénarios d’application sont très variés et couvrent plusieurs secteurs industriels. Machines hydrauliques et pneumatiques : détection de la course de vérins sur les machines à injecter, les presses hydrauliques et la surveillance de la position de serrage des moules. Équipements d’automatisation : rétroaction de position de tables coulissantes, mesure du déplacement des mécanismes auxiliaires robotisés et détection de positionnement des dispositifs de serrage.
Machines pour énergies nouvelles et emballage : surveillance de déplacement pour équipements de scellage automatique, contrôle de position de plateformes élévatrices. Machines de génie civil : détection de position de petits vérins hydrauliques pour véhicules de collecte des ordures et équipements agricoles. Équipements d’essai : acquisition de déplacement sur des machines d’essai universelles, suivi de position sur des bancs d’essais de fatigue.
Équipements de traitement des eaux et environnementaux : détection de l’ouverture des vannes et rétroaction de position des mécanismes de levage. Comparé aux capteurs de déplacement traditionnels à tige, le modèle articulé KPM réduit considérablement les exigences de précision d’installation. Il simplifie la conception mécanique, abaisse les coûts d’assemblage et assure un suivi fiable de la position linéaire dans les systèmes de mouvement à course moyenne ou courte. Sa structure compacte, son installation flexible et sa longue durée de vie en font une solution de détection de position rentable pour l’automatisation industrielle moderne.
