Celda de carga de tipo S son componentes vitales en diversas aplicaciones industriales, especialmente para la medición de peso y fuerza. Su diseño y funcionalidad únicos les permiten ofrecer datos precisos y confiables, lo cual es crucial en muchos sectores que van desde la fabricación hasta la investigación. Profundicemos en la tecnología que hace que las celdas de carga tipo S sean tan efectivas.
1. Construcción y Diseño

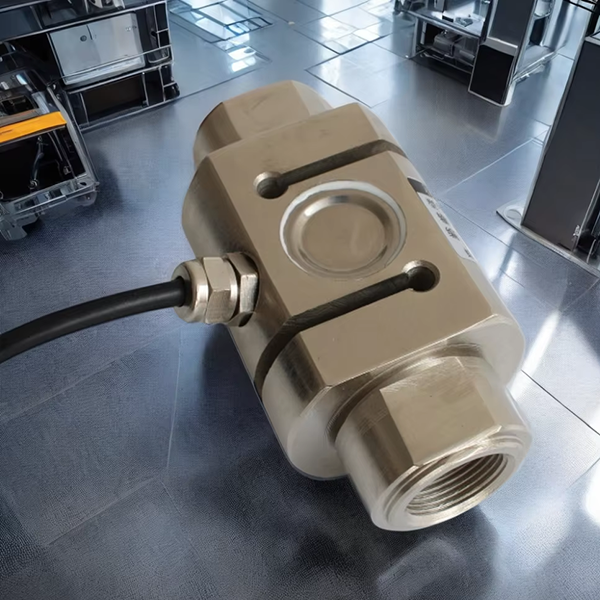

El diseño de las celdas de carga del tipo S se asemeja a la letra «S», de donde obtienen su nombre. Esta característica de diseño no es solo estética; desempeña un papel fundamental en su funcionamiento. Fabricadas en acero aleado de alta resistencia o aluminio, estas celdas de carga son robustas y capaces de manejar altas capacidades, que generalmente varían desde algunas libras hasta miles de libras.
La disposición de doble viga en flexión les permite medir con precisión tanto la tracción como la compresión, lo que las hace versátiles para diferentes aplicaciones. El diseño compacto también facilita su integración en diversas configuraciones.
2. Tecnología de galgas extensométricas
En el corazón de una Celda de carga de tipo S se encuentra la galga extensométrica, un componente crítico que convierte la deformación mecánica en una señal eléctrica. Las galgas extensométricas están adheridas a la superficie de la celda de carga, y cuando se aplica un peso, el material se deforma ligeramente. Esta deformación provoca un cambio en la resistencia eléctrica de la galga extensométrica, que puede medirse y traducirse en peso.
Las celdas de carga de alta calidad del tipo S utilizan múltiples galgas extensométricas dispuestas en una configuración de puente, lo que mejora la sensibilidad y precisión. Esta configuración aprovecha eficazmente la capacidad total de la celda de carga mientras minimiza los errores causados por cambios de temperatura y distribución de la carga.
3. Alta Precisión y Estabilidad
Las celdas de carga tipo S son conocidas por su alta precisión y estabilidad. Pueden alcanzar precisiones dentro del 0,02 % al 0,1 % de la carga a escala completa, lo que las hace adecuadas incluso para las aplicaciones más exigentes. Su estabilidad a lo largo del tiempo garantiza que sigan proporcionando mediciones confiables sin necesidad de recalibraciones frecuentes.
Además, el diseño ayuda a mitigar los efectos de las fuerzas laterales, mejorando la integridad de la medición. Esto es particularmente beneficioso en entornos donde las cargas no se aplican directamente a lo largo del eje de la celda.
4. Salida Digital e Integración
Moderno Celda de carga de tipo S a menudo vienen equipados con capacidades de salida digital. Esta característica permite una fácil integración con diversos dispositivos y sistemas digitales, como pantallas digitales y sistemas de adquisición de datos. Muchos modelos incluyen amplificadores integrados que convierten la señal analógica del extensómetro directamente a un formato digital, agilizando el proceso de medición.
Esta integración digital ofrece ventajas adicionales, como el monitoreo remoto y una mejor gestión de datos, que son cada vez más importantes en el entorno industrial interconectado actual.
5. Aplicaciones en diversas industrias
La versatilidad de las celdas de carga tipo S significa que encuentran aplicación en diversas industrias. Se utilizan comúnmente en:
Pesaje Industrial: Para balanzas en plantas de fabricación.
Pruebas de Materiales: Para medir la resistencia a la tracción y la fuerza en ciencia de materiales.
Medición de Fuerza: En entornos de investigación y desarrollo.
Monitoreo de Carga: Para grúas y equipos de elevación, garantizando seguridad y eficiencia.
La tecnología detrás Celdas de carga tipo S , desde su diseño innovador hasta sus precisos mecanismos de galgas extensométricas, los posiciona como herramientas esenciales en muchas aplicaciones industriales. Su capacidad para medir con precisión tanto la tracción como la compresión los hace versátiles y confiables, proporcionando datos cruciales que permiten a las industrias operar de manera eficiente y segura. A medida que avanza la tecnología, podemos esperar mejoras continuas en las capacidades de las celdas de carga, lo que reforzará aún más su papel en el panorama industrial moderno.
