Зачем использовать датчик крутящего момента при испытании электродвигателей?

Зачем использовать датчик крутящего момента при испытании электродвигателей?

Электродвигатели играют важную роль в современной жизни, обеспечивая работу всего — от промышленного оборудования и электромобилей до бытовых приборов и точных инструментов. По мере того как эти двигатели становятся более совершенными и энергоэффективными, точное тестирование их производительности приобретает всё большее значение. Одним из самых важных компонентов при испытании электродвигателей является Датчик крутящего момента .

Датчик крутящего момента измеряет вращательное усилие, создаваемое двигателем, предоставляя важные данные о его производительности, эффективности и рабочем состоянии. Без точных измерений крутящего момента невозможно полностью понять, как будет работать двигатель в реальных условиях. В этой статье рассматриваются причины, по которым Датчик крутящего момента является важным элементом при испытании электродвигателей, объясняется принцип его работы, преимущества, которые он обеспечивает, а также выбор подходящего датчика для конкретного применения.

Понимание того, что такое датчик крутящего момента

Датчик крутящего момента, иногда называемый датчиком крутящего момента или измерителем крутящего момента, — это устройство, измеряющее крутящий момент (вращательное усилие), прикладываемый к валу или другой вращающейся системе. В испытаниях электродвигателей крутящий момент является прямым показателем того, насколько эффективно двигатель преобразует электрическую энергию в механическую.

Датчик крутящего момента может обеспечивать статические измерения (крутящий момент без вращения) или динамические измерения (крутящий момент во время вращения). В зависимости от требований испытаний, оба типа могут быть актуальными для оценки производительности двигателя.

Как работает датчик крутящего момента при испытаниях электродвигателей

В типичной испытательной установке датчик крутящего момента устанавливается между выходным валом двигателя и устройством нагрузки (например, динамометром). Когда двигатель вращается и прикладывает усилие к нагрузке, датчик определяет возникающий изгиб или деформацию на своем валу. Эта деформация преобразуется в электрический сигнал с использованием технологии тензометрических датчиков, магнитных методов измерения или оптических систем.

Следующие шаги:

1. Подача крутящего момента : Двигатель создает крутящий момент, который передается через датчик.

2. Преобразование измерений : Датчик определяет степень деформации и преобразует ее в электрический сигнал.

3. Обработка сигнала : Сигнал усиливается и обрабатывается для отображения или записи.

4. Анализ производительности : Инженеры используют данные о крутящем моменте вместе с другими измерениями, такими как частота вращения, ток и напряжение, для расчета эффективности и выходной мощности.

Почему измерение крутящего момента критически важно для электродвигателей

Оценка эффективности

Крутящий момент, в сочетании с частотой вращения, определяет механическую мощность на выходе. Сравнивая входную мощность (электрическую) с выходной мощностью (механической), инженеры могут точно рассчитать эффективность.

Определение механических потерь

Снижение измеренного крутящего момента при заданном электрическом входе может указывать на такие проблемы, как износ подшипников, неправильное расположение или чрезмерное трение в системе.

Бенчмаркинг производительности

Точные данные о крутящем моменте помогают сравнивать различные конструкции двигателей, гарантируя, что производители выберут наилучшую конфигурацию для конкретного применения.

Контроль качества

Во время производства датчики крутящего момента могут проверить, чтобы каждый двигатель соответствовал своим проектным характеристикам до выхода с завода.

Проверка безопасности

В приложениях, таких как электромобили или промышленное оборудование, тестирование гарантирует, что двигатели не будут создавать чрезмерный крутящий момент, который может повредить систему или вызвать угрозу безопасности.

Преимущества использования датчика крутящего момента при испытании электродвигателей

Высокая точность и повторяемость

Датчик крутящего момента обеспечивает точные и воспроизводимые измерения, гарантируя надежность и стабильность результатов испытаний.

Сбор данных в реальном времени

Датчики динамического крутящего момента могут обеспечивать текущие показания крутящего момента во время работы двигателя, позволяя проводить мгновенный анализ производительности.

Универсальность в различных приложениях

От маленьких двигателей дробной мощности до крупных промышленных приводов, датчики крутящего момента могут быть адаптированы для широкого диапазона испытательных установок.

Раннее выявление неисправностей

Контроль изменений крутящего момента со временем может выявить ранние признаки механического износа или электрической неэффективности, предотвращая дорогостоящие поломки.

Комплексный анализ производительности

В сочетании с другими данными, такими как скорость, температура и вибрация, измерения крутящего момента дают полное представление о работе двигателя.

Типы датчиков крутящего момента для испытаний двигателей

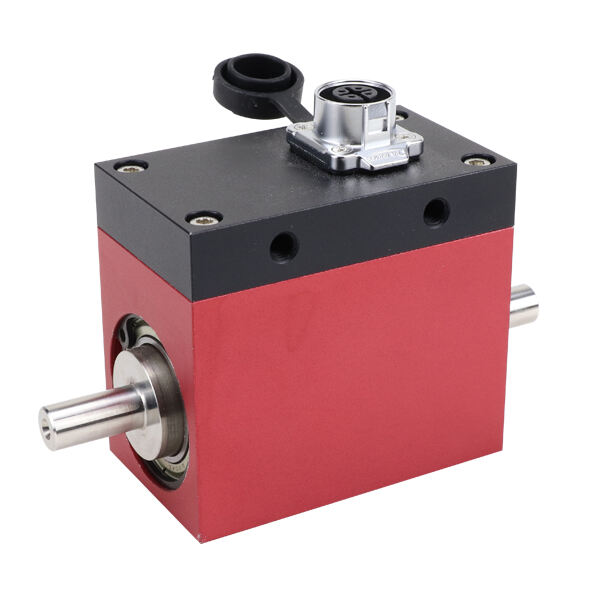

Ротационные датчики крутящего момента

Предназначены для измерения крутящего момента в вращающихся системах, они идеально подходят для большинства приложений по тестированию электродвигателей. Они могут быть контактными (с использованием токосъемных колец) или бесконтактными (с беспроводной передачей сигнала).

Датчики реактивного крутящего момента

Измеряют крутящий момент в стационарных системах, где вал не вращается. Они используются для испытаний на статическую нагрузку и калибровки.

Встроенные датчики крутящего момента

Устанавливается непосредственно в линию привода между двигателем и нагрузкой, обеспечивая бесшовную интеграцию в испытательные стенды.

Фланцевые датчики крутящего момента

Обеспечивают прочную и компактную конструкцию, часто используются в условиях испытаний промышленных двигателей с высоким крутящим моментом.

Факторы, которые следует учитывать при выборе датчика крутящего момента

• Диапазон крутящего момента : Датчик должен обеспечивать возможность измерения максимального крутящего момента, ожидаемого во время испытаний, без перегрузки.

• Требования к точности : Выберите датчик с точностью, соответствующей вашему применению, которая часто выражается в процентах от полной шкалы.

• Скоростная способность : Для высокоскоростных двигателей убедитесь, что датчик может выдерживать необходимую скорость вращения без потери сигнала или механического повреждения.

• Крепление и интеграция : Проверьте совместимость с вашей испытательной установкой, включая размер вала, муфту и выравнивание.

• Условия окружающей среды : Учитывайте температуру, вибрацию и воздействие загрязняющих веществ.

• Выходный сигнал : Выберите между аналоговыми, цифровыми или беспроводными выходами в зависимости от вашей системы сбора данных.

Распространенные применения датчиков крутящего момента при испытаниях двигателей

Испытания электродвигателей транспортных средств

Датчики крутящего момента измеряют выход приводного двигателя, чтобы убедиться, что он соответствует требованиям к производительности, дальности и безопасности.

Проверка рабочих характеристик промышленных двигателей

Производители используют датчики крутящего момента для испытаний двигателей, приводящих в действие насосы, конвейеры и компрессоры, чтобы обеспечить энергоэффективность и надежность.

Исследование и разработка

Инженеры, разрабатывающие новые технологии двигателей, полагаются на данные о крутящем моменте для оптимизации конструкции.

Контроль качества в производстве

Каждый двигатель, покидающий сборную линию, может быть протестирован с помощью датчика крутящего момента для проверки соответствия техническим характеристикам.

Как датчики крутящего момента повышают точность испытаний

Без датчика крутящего момента инженеры могут полагаться только на косвенные методы оценки крутящего момента, что может привести к значительным ошибкам. Прямое измерение устраняет множество неопределенностей, позволяя более точно рассчитывать эффективность, грузоподъемность и механическое поведение.

Например, при испытании электродвигателя электромобиля знание точного крутящего момента позволяет точно смоделировать дорожные условия, гарантируя надежную работу двигателя в реальных условиях вождения.

Техническое обслуживание и уход за датчиками крутящего момента

• Регулярная калибровка : Обеспечивает точность на протяжении времени.

• Правильное выравнивание : Несоосность может вызвать преждевременный износ или ошибки измерения.

• Чистая среда : По возможности держите датчик в защищенном от пыли, масла и влаги состоянии.

• Избегайте перегрузки : Применение крутящего момента, превышающего номинальную мощность датчика, может привести к его постоянному повреждению.

Прогресс в технологии датчиков крутящего момента

Бесконтактная передача

Современные датчики крутящего момента используют беспроводную телеметрию или оптические методы для передачи данных без физического контакта, что снижает износ и потребность в обслуживании.

Миниатюризация

Компактные датчики крутящего момента позволяют интегрировать их в миниатюрные устройства, включая робототехнику и медицинские приборы.

Интеграция обработки данных

Некоторые датчики теперь включают встроенные электронные компоненты для обработки сигналов, цифрового вывода и диагностики.

Высокоскоростной

Достижения в области материалов и конструкции позволяют датчикам выдерживать испытания сверхвысокоскоростных двигателей без потери точности.

Будущее измерения крутящего момента при испытаниях электродвигателей

По мере того как электродвигатели продолжают совершенствоваться — становясь более мощными, эффективными и компактными — датчики крутящего момента останутся ключевыми для проверки их характеристик. В будущем можно ожидать развитие следующих направлений:

• Анализ данных о крутящем моменте с помощью ИИ для предиктивного обслуживания.

• Интеграция с облачными системами испытаний для удалённого мониторинга.

• Датчики, объединяющие измерение крутящего момента с контролем вибрации и температуры в одном устройстве.

Эти инновации сделают датчики крутящего момента еще более ценными для обеспечения соответствия двигателей требованиям передовых промышленных и транспортных приложений.

Часто задаваемые вопросы

Что измеряет датчик крутящего момента?

Он измеряет вращательное усилие, приложенное к валу или системе, предоставляя данные в реальном времени для анализа производительности.

Почему датчик крутящего момента важен при испытаниях электродвигателей?

Он позволяет точно измерять выходной крутящий момент, что критически важно для расчета эффективности, производительности и безопасности.

Может ли датчик крутящего момента измерять как статический, так и динамический крутящий момент?

Да, в зависимости от конструкции. Датчики статического крутящего момента измеряют неподвижный момент, тогда как динамические датчики крутящего момента работают с вращающимися системами.

Как выбрать правильный датчик крутящего момента для испытаний моего двигателя?

Следует учитывать диапазон крутящего момента, скорость, точность, условия окружающей среды и совместимость с вашей испытательной установкой.

Являются ли бесконтактные датчики крутящего момента лучше контактных типов?

Бесконтактные датчики уменьшают износ и обслуживание, но могут стоить дороже; выбор зависит от требований применения.

Как часто следует калибровать датчики крутящего момента?

Частота калибровки зависит от использования и требований к точности, но для обеспечения надежности рекомендуется регулярная калибровка.

Могут ли датчики крутящего момента применяться для испытаний высокоскоростных двигателей?

Да, многие современные датчики предназначены для работы на высоких скоростях вращения без ущерба для точности.
