Dominando a Medição de Precisão por meio da Calibração Adequada do Sensor
Obter medições precisas de torque é crucial em diversas aplicações industriais, da fabricação automotiva à engenharia aeroespacial. O alicerce para medições precisas de torque reside na calibração adequada do sensor de torque. Quando calibrados corretamente, esses instrumentos sofisticados podem fornecer leituras excepcionalmente exatas, garantindo desempenho ideal, segurança e confiabilidade nos sistemas mecânicos. Este guia abrangente explorará os passos essenciais, as melhores práticas e as técnicas avançadas para calibrar sensores de torque com o objetivo de alcançar a máxima precisão.
Compreendendo os Fundamentos do Sensor de Torque
Princípios Básicos da Medição de Torque

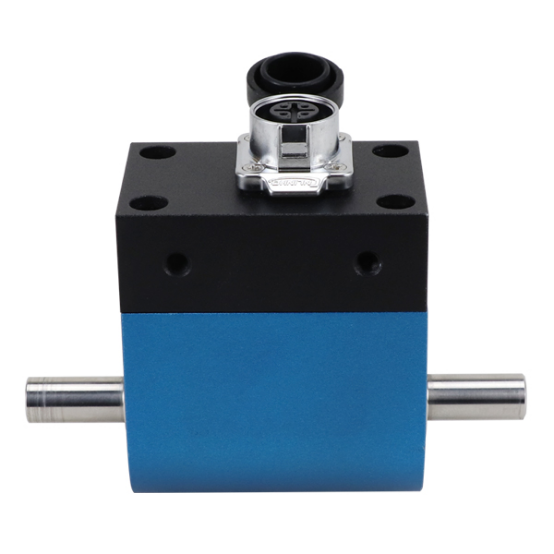

Sensores de torque, também conhecidos como transdutores de torque, são instrumentos de precisão projetados para medir a força rotacional aplicada a um objeto. Esses dispositivos convertem força mecânica em sinais elétricos, fornecendo dados em tempo real sobre a força de torção em um sistema. A precisão dessas medições depende fortemente da calibração adequada do sensor de torque, o que garante que os sinais de saída correspondam corretamente ao torque aplicado.
Sensores de torque modernos utilizam várias tecnologias, incluindo extensômetros, sensores de onda acústica superficial (SAW) e sensores magnetoelásticos. Cada tipo exige procedimentos específicos de calibração para manter sua precisão e confiabilidade. Compreender essas tecnologias subjacentes é essencial para realizar procedimentos de calibração eficazes.
Componentes e Seu Papel na Precisão
A precisão de um sistema de sensor de torque depende de vários componentes-chave funcionando em harmonia. O elemento sensor, os circuitos de condicionamento de sinal e as interfaces de saída devem ser corretamente calibrados para garantir medições precisas. Fatores ambientais, como temperatura, umidade e interferência eletromagnética, podem afetar esses componentes, tornando essencial a calibração regular do sensor de torque para manter a precisão das medições.
A qualidade do hardware de suporte, incluindo fixações de montagem e dispositivos de acoplamento, também desempenha um papel crucial na precisão da medição. Esses componentes devem ser adequadamente mantidos e alinhados para evitar erros de medição e garantir leituras confiáveis de torque.
Etapas Essenciais de Preparação
Considerações Ambientais
Antes de iniciar o processo de calibração do sensor de torque, é fundamental estabelecer condições ambientais adequadas. A área de calibração deve manter uma temperatura estável entre 20-25°C (68-77°F) e umidade relativa entre 40-60%. Essas condições ajudam a minimizar variações de medição devido à expansão térmica e fatores ambientais.
A interferência eletromagnética pode afetar significativamente a precisão da calibração. Certifique-se de que a área de calibração esteja livre de campos eletromagnéticos intensos e considere o uso de blindagem eletromagnética, se necessário. O conjunto de calibração deve ser colocado sobre uma superfície estável e livre de vibrações para evitar perturbações mecânicas.
Equipamentos e Ferramentas Necessários
A calibração bem-sucedida do sensor de torque requer ferramentas específicas e equipamentos de referência. Itens essenciais incluem pesos de calibração certificados ou um padrão mestre de torque, dispositivos de fixação de precisão e sistemas de aquisição de dados de alta qualidade. Todos os equipamentos de referência devem possuir certificados de calibração vigentes rastreáveis aos padrões nacionais.
Ferramentas adicionais podem incluir dispositivos de monitoramento de temperatura, torquímetros para aplicar cargas precisas e softwares especializados para análise e documentação de dados. Ter todos os equipamentos necessários devidamente preparados e verificados antes de iniciar a calibração garante um processo fluido e preciso.
Processo de Calibração Passo a Passo
Configuração Inicial e Verificação
Inicie a calibração do sensor de torque montando o sensor no dispositivo de calibração, garantindo alinhamento adequado e conexões seguras. Verifique todas as conexões elétricas e permita que o sistema aqueça por pelo menos 30 minutos para atingir estabilidade térmica. Durante esse período, verifique o desvio de zero e registre as leituras iniciais.
Realize verificações preliminares para garantir que o sensor responda adequadamente a cargas de teste pequenas. Isso ajuda a identificar quaisquer problemas evidentes antes de prosseguir com a calibração completa. Documente todas as condições iniciais, incluindo temperatura, umidade e quaisquer fatores ambientais relevantes.
Aplicação da Carga e Coleta de Dados
Seguindo uma sequência de calibração predeterminada, aplique cargas de torque crescentes ao longo da faixa especificada do sensor. Certifique-se de incluir medições nos sentidos horário e anti-horário, caso o sensor seja bidirecional. Aplique as cargas suavemente e mantenha cada ponto de carga por tempo suficiente para permitir a estabilização das leituras.
Registre múltiplas medições em cada ponto de carga para avaliar a repetibilidade. Inclua sequências de carga ascendente e descendente para avaliar os efeitos de histerese. O número de pontos de calibração deve ser adequado à classe de precisão do sensor e aos requisitos da aplicação.
Análise de Dados e Ajuste
Avaliação dos Resultados de Calibração
Após coletar os dados de calibração, analise as medições para determinar as características de desempenho do sensor. Calcule parâmetros-chave, incluindo linearidade, histerese e repetibilidade. Compare esses resultados com as especificações do sensor e os requisitos da aplicação. Gere curvas de calibração e determine fatores de correção apropriados, se necessário.
A análise estatística ajuda a identificar erros sistemáticos ou deriva nas medições. Utilize ferramentas de software adequadas para processar os dados e gerar relatórios abrangentes de calibração. Documente todos os cálculos e critérios de decisão utilizados na análise.
Fazendo Ajustes Necessários
Com base nos resultados da análise, realize os ajustes necessários para melhorar a precisão das medições. Isso pode incluir atualização de fatores de escala, compensação de offset ou parâmetros de compensação de temperatura. Alguns sensores modernos de torque permitem calibração digital por meio de interfaces de software, enquanto outros podem exigir ajustes físicos.
Verifique todos os ajustes por meio de sequências adicionais de medição para garantir que alcancem a melhoria desejada na precisão. Documente todas as alterações feitas durante o processo de calibração, incluindo a justificativa para cada ajuste.
Validação e Documentação
Procedimentos de Verificação
Após concluir os ajustes de calibração do sensor de torque, realize medições de validação para confirmar se o sensor atende aos requisitos de precisão. Utilize pontos de carga diferentes daqueles usados durante a calibração para garantir que o sensor funcione corretamente em toda a sua faixa. Inclua testes de estabilidade para verificar se o sensor mantém a precisão ao longo do tempo.
Compare os resultados de validação com as especificações de precisão e os requisitos da aplicação. Documente quaisquer desvios e avalie seu impacto na aplicação pretendida. Considere ajustes adicionais caso os resultados de validação não atendam aos requisitos.
Requisitos de documentação
A documentação abrangente é essencial para manter a rastreabilidade da calibração e a garantia de qualidade. Prepare certificados detalhados de calibração incluindo todas as informações relevantes sobre o processo de calibração, equipamentos utilizados, condições ambientais e resultados obtidos. Inclua cálculos de incerteza e informações de rastreabilidade para os padrões de referência.
Estabeleça um cronograma de calibração com base nas características de estabilidade do sensor e nos requisitos da aplicação. Documente os procedimentos de manutenção e quaisquer instruções especiais de manipulação necessárias para manter a precisão da calibração.
Perguntas Frequentes
Com que frequência os Sensores de Torque devem ser calibrados?
A frequência de calibração depende de vários fatores, incluindo intensidade de uso, condições ambientais e requisitos de precisão. Geralmente, recomenda-se calibração anual para a maioria das aplicações, mas medições críticas podem exigir calibrações mais frequentes. A verificação regular do desempenho pode ajudar a determinar os intervalos de calibração adequados.
O Que Afeta a Estabilidade da Calibração do Sensor de Torque?
Vários fatores podem afetar a estabilidade da calibração, incluindo variações de temperatura, choques mecânicos ou vibrações, interferência elétrica e envelhecimento natural dos componentes. Práticas adequadas de manuseio, armazenamento e instalação ajudam a manter a estabilidade da calibração. O monitoramento regular do desempenho do sensor pode ajudar a detectar qualquer deriva na calibração.
Sensores de Torque Podem Ser Calibrados no Campo?
Embora algumas verificações básicas possam ser realizadas no campo, a calibração completa de sensores de torque normalmente exige equipamentos especializados e condições controladas encontradas em laboratórios de calibração. A calibração no campo pode ser possível para algumas aplicações utilizando equipamentos portáteis de calibração, mas a precisão pode não corresponder aos resultados obtidos em laboratório.
