Jakie są kluczowe czynniki przy wyborze czujnika ciśnienia?

Jakie są kluczowe czynniki przy wyborze czujnika ciśnienia?

Pomiar ciśnienia odgrywa kluczową rolę w przemyśle, od produkcji i motoryzacji po opiekę zdrowotną, lotnictwo i monitoring środowiska. Urządzeniem leżącym u podstaw dokładnego pomiaru ciśnienia jest Czujnik Ciśnienia. Niezależnie od tego, czy projektujesz system hydrauliczny, monitorujesz linie procesowe w zakładzie chemicznym, czy też zapewniaj bezpieczne warunki w kabinie samolotu, dobór odpowiedniego Czujnik ciśnienia jest kluczowy do osiągnięcia wiarygodnych i precyzyjnych wyników.

Wybór niewłaściwego czujnika może prowadzić do nieprawidłowych odczytów, uszkodzeń urządzeń, zagrożeń bezpieczeństwa oraz kosztownych przestojów. W tym przewodniku omówione zostaną kluczowe czynniki, które należy wziąć pod uwagę przy wyborze Czujnik ciśnienia , jak działają te urządzenia, jakie są dostępne typy oraz sektory, które z nich korzystają.

Zrozumienie, czym jest czujnik ciśnienia

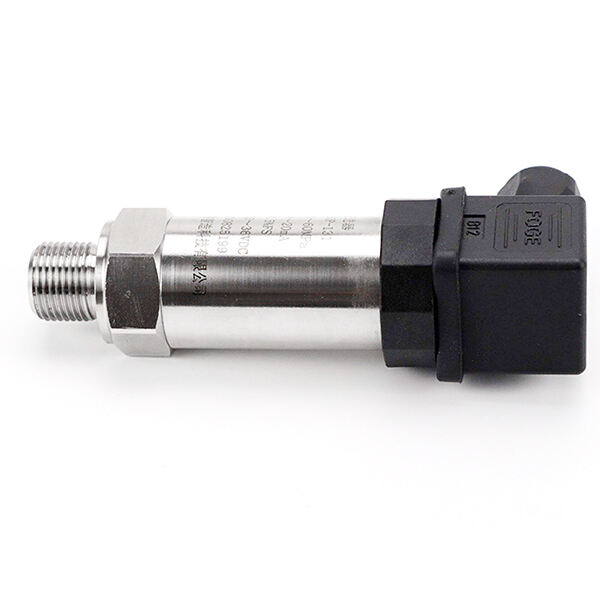

Czujnik ciśnienia to urządzenie, które wykrywa ciśnienie w cieczy lub gazie i przekształca ten pomiar w sygnał elektryczny, który może być wyświetlany, monitorowany lub wykorzystywany do sterowania. Czujnik mierzy siłę nacisku przypadającą na jednostkę powierzchni i może być skonfigurowany do pomiaru ciśnienia bezwzględnego, względnego (manometrycznego) lub różnicowego.

Sygnał wyjściowy z czujnika ciśnienia może być analogowy lub cyfrowy, a zazwyczaj jest on podłączony do systemu sterowania, wyświetlacza lub jednostki akwizycji danych. Czujniki ciśnienia są nieodzownym elementem wielu systemów bezpieczeństwa, narzędzi monitorujących efektywność oraz procesów kontroli jakości.

Jak działa czujnik ciśnienia

Zasada działania czujnika ciśnienia zależy od stosowanej technologii, jednak większość z nich opiera się na podobnym procesie:

1. Aplikacja ciśnienia : Ciecz lub gaz wywiera siłę na membranę czujnika.

2. Wykrywanie ugięcia : Membrana ulega ugięciu pod wpływem ciśnienia.

3. Konwersja sygnału : Odchylenie to jest mierzone przy użyciu elementów czujnikowych, takich jak tensometry, płyty kondensatorów lub kryształy piezoelektryczne.

4. Wyjście elektryczne : Zmierzona zmiana jest konwertowana na sygnał elektryczny proporcjonalny do przyłożonego ciśnienia.

Na przykład w czujniku ciśnienia opartym na tensometrach, odchylenie membrany zmienia oporność tensometrów przyklejonych do niej. Zmiana ta jest następnie przetwarzana na czytelne wyjście.

Typy czujników ciśnienia

Czujniki ciśnienia tensometryczne

Wykorzystują zmiany oporu elektrycznego do pomiaru ciśnienia. Są niezawodne i szeroko stosowane w zastosowaniach przemysłowych.

Czujniki ciśnienia pojemnościowe

Mierzą zmiany pojemności spowodowane odchyleniem membrany. Zapewniają wysoką czułość i niskie zużycie energii.

Czujniki ciśnienia piezoelektryczne

Generuje ładunek elektryczny w odpowiedzi na zmiany ciśnienia. Idealny do pomiaru ciśnień dynamicznych w testowaniu motoryzacyjnym i lotniczym.

Czujniki ciśnienia optyczne

Wykorzystują metody wykrywania oparte na świetle, oferując odporność na zakłócenia elektromagnetyczne oraz przydatność w trudnych warunkach środowiskowych.

Czujniki ciśnienia MEMS

Mikroelektromechaniczne systemy, które są kompaktowe, ekonomiczne i szeroko stosowane w elektronice użytkowej oraz urządzeniach medycznych.

Kluczowe czynniki przy wyborze czujnika ciśnienia

1. Zakres ciśnienia

Wybrany czujnik ciśnienia musi być w stanie wytrzymać pełen zakres ciśnień przewidywanych w danej aplikacji bez uszkodzenia. Zaleca się wybór czujnika oznaczonego jako minimum 1,5-krotnie wyższego maksymalnego ciśnienia roboczego, aby uniknąć przeciążenia.

2. Rodzaj ciśnienia

• Ciśnienie bezwzględne : Pomiar względem doskonałej próżni.

• Ciśnienie względne : Pomiar względem ciśnienia atmosferycznego.

• Ciśnienie różnicowe : Mierzy różnicę między dwoma punktami ciśnienia.

Wybór odpowiedniego typu jest kluczowy dla dokładnego pomiaru.

3. Wymagania dotyczące dokładności

Dokładność czujnika powinna odpowiadać potrzebom aplikacji. Aplikacje wymagające precyzji, takie jak urządzenia medyczne czy badania naukowe, mogą wymagać dokładności ±0,1% lub lepszej, podczas gdy mniej krytyczne procesy mogą dopuszczać większe tolerancje.

4. Typ sygnału wyjściowego

Czujniki ciśnienia mogą generować sygnały analogowe (napięcie lub prąd) lub sygnały cyfrowe (np. I²C, SPI, magistrala CAN). Wybór zależy od kompatybilności z systemem sterowania oraz potrzeb przetwarzania danych.

5. Warunki środowiskowe

Ekstremalne temperatury, wilgotność, wibracje oraz ekspozycja na ciecze żrące mogą wpływać na działanie czujników. Szukaj czujników z odpowiednimi uszczelnieniem (klasa ochrony IP), odpornością na korozję oraz kompensacją temperatury.

6. Kompatybilność ośrodka

Upewnij się, że materiały narażone na działanie pomiarowego płynu lub gazu w czujniku ciśnienia są ze sobą kompatybilne, aby zapobiec korozji lub degradacji. Na przykład stal nierdzewna jest odpowiednia dla wielu cieczy, podczas gdy dla agresywnych chemicznych substancji mogą być wymagane specjalistyczne powłoki.

7. Czas reakcji

W systemach dynamicznych, takich jak testowanie silników czy sterowanie pneumatyczne, czas reakcji czujnika musi być wystarczająco krótki, aby dokładnie odwzorować szybkie zmiany ciśnienia.

8. Wymiary i opcje montażu

Czujnik musi mieścić się w dostępnej przestrzeni i być kompatybilny z układem montażowym. Projekty kompaktowe są często niezbędne w urządzeniach przenośnych lub w przypadku ograniczonej przestrzeni montażowej.

9. Stabilność długoterminowa i dryft

Wraz z upływem czasu, sygnał wyjściowy czujnika może ulegać dryfowi wskutek zmęczenia materiału, czynników środowiskowych lub starzenia się komponentów. Wybierz Czujnik Ciśnienia o niskim dryfie dla aplikacji wymagających niezawodności w długim horyzoncie czasowym.

10. Koszt i wartość przez cyklem życia

Chociaż koszt jest ważnym czynnikiem, najtańsza opcja może nie zapewnić odpowiedniej trwałości, dokładności ani wymaganego czasu eksploatacji. Warto rozważyć całkowity koszt posiadania, w tym koszty utrzymania i ewentualnych wymian.

Typowe zastosowania Czujników Ciśnienia

Automatyzacja przemysłowa

Czujniki Ciśnienia stosuje się w systemach hydraulicznych i pneumatycznych do monitorowania i kontroli w czasie rzeczywistym.

Systemach samochodowych

Od monitorowania ciśnienia w oponach po systemy wtrysku paliwa, czujniki gwarantują optymalną wydajność i bezpieczeństwo.

Przemysł lotniczy i kosmiczny

Monitorują ciśnienie w kabinie, systemy hydrauliczne oraz pracę silnika w lotnictwie.

Opieka zdrowotna i wyroby medyczne

Stosowane w wentylatorach, monitorach ciśnienia krwi i pompach do infuzji w celu zapewnienia opieki i bezpieczeństwa pacjentów.

Monitorowanie środowiska

Mierzą ciśnienie barometryczne do prognozowania pogody i badań klimatycznych.

Energetyka i wytwarzanie energii

Monitoruje ciśnienie pary w turbinach, rurociągach olejowych i systemach energii odnawialnej.

Korzyści wynikające z używania odpowiedniego czujnika ciśnienia

• Poprawna dokładność i kontrola : Gwarantuje, że systemy pracują w bezpiecznych i wydajnych warunkach.

• Poprawione bezpieczeństwo : Zapobiega niebezpiecznym warunkom nadciśnienia.

• Zmniejszenie czasu bezczynności : Niezawodne czujniki wczesnie wykrywają problemy, umożliwiając konserwację profilaktyczną.

• Dane do optymalizacji : Dokładne dane dotyczące ciśnienia wspierają doskonalenie procesów i zwiększenie wydajności.

Innowacje w technologii czujników ciśnienia

Bezprzewodowe czujniki ciśnienia

Wyeliminuj przewody i umożliwij zdalne monitorowanie w niedostępnych lub obracających się maszynach.

Inteligentne Czujniki

Połącz pomiar ciśnienia z pomiarem temperatury, diagnostyką i samokalibracją.

Miniaturyzacja

Technologia MEMS umożliwia produkcję bardzo małych czujników do urządzeń przenośnych i noszonych.

Rozwiązania dla trudnych warunków środowiskowych

Nowe materiały i powłoki poprawiają wydajność w wysokiej temperaturze, przy dużych wibracjach lub w warunkach korozyjnych.

Jak utrzymać czujnik ciśnienia

• Regularna kalibracja w celu zachowania dokładności.

• Czyść porty i przegrody czujnika, aby zapobiec zatkaniu.

• Chronić przed wstrząsami mechanicznymi i nadciśnieniem.

• Sprawdź połączenia elektryczne i integralność sygnału.

Przyszłość pomiaru ciśnienia

Wraz z rozwojem przemysłu 4.0, IoT oraz zaawansowanej automatyki, czujniki ciśnienia będą dalej ewoluowały w kierunku większej łączności, inteligencji i niezawodności. Należy spodziewać się większej liczby czujników z wbudowaną komunikacją bezprzewodową, diagnostyką wspieraną przez sztuczną inteligencję oraz zwiększoną odpornością na warunki środowiskowe.

Często zadawane pytania

Do czego służy czujnik ciśnienia?

Mierzy ciśnienie gazów lub cieczy i przekształca je w sygnał elektryczny do monitorowania lub sterowania.

Jak wybrać odpowiedni czujnik ciśnienia do mojej aplikacji?

Należy wziąć pod uwagę takie czynniki, jak zakres ciśnienia, typ, dokładność, sygnał wyjściowy, warunki środowiskowe i kompatybilność z danym medium.

Czy czujnik ciśnienia może mierzyć zarówno ciecz, jak i gaz?

Tak, o ile materiały, z których wykonany jest czujnik, są kompatybilne ze środowiskiem pomiarowym.

Jak dokładne są czujniki ciśnienia?

Dokładność zależy od konstrukcji czujnika, przy czym niektóre z nich oferują dokładność ±0,1% skali pełnej lub lepszą.

Jaka jest różnica między czujnikami ciśnienia bezwzględnego, względnego i różnicowego?

Pomiary absolutne względem próżni, pomiary manometryczne względem ciśnienia atmosferycznego oraz pomiary różnicowe między dwoma punktami.

Czy czujniki ciśnienia wymagają kalibracji?

Tak, okresowa kalibracja zapewnia dokładność pomiarów na dłuższą metę.

Czy czujniki ciśnienia mogą działać w wysokiej temperaturze?

Tak, jednak muszą być przystosowane do określonego zakresu temperatur i mogą wymagać chłodzenia lub kompensacji.
