産業用計量に適したロードセルの選び方は？
産業用はかりシステムは、製造業から物流、農業、食品加工など、さまざまな分野において正確さ、効率性、一貫性を確保するために不可欠です。このようなシステムの中心には、重要なコンポーネントであるロードセルが存在します。この小型ながら強力な装置は、機械的な力を電気信号に変換することで、非常に高い精度で重量を測定することが可能になります。
選択する ロードセル 「ワンサイズフィットオール」のプロセスではありません。異なる用途では異なる仕様が必要であり、誤った選択をすると不正確さやシステム障害、高額なダウンタイムを招く可能性があります。このガイドでは、ロードセルとは何か、その作動原理、各種タイプ、選定時の考慮事項、および産業用計量アプリケーションで最適な性能を確保するためのポイントについて詳しく説明します。
ロードセルとは何かを理解する
A ロードセル は、力または重量を電気出力に変換するトランスデューサーです。簡単に言うと、それがどれだけの重さを検出するかを検知する装置です。この力は、センサーの設計に応じて、電気抵抗、電圧、または周波数の変化に変換されます。
ロードセルは現代の計量システムの中心となるもので、小型の卓上スケールから大型の産業用重量測定ブリッジに至るまで、さまざまな場面で使用されています。正確で再現性のある測定が可能であるため、品質管理、生産工程の監視、在庫管理において不可欠な存在となっています。
ロードセルの動作原理
多くのロードセルは、ひずみゲージ技術の原理に基づいて動作します。ひずみゲージとは、伸びたり圧縮されたりした際に電気抵抗が変化するセンサーです。以下に、このプロセスを簡単に説明します：
力の適用 ：ロードセルに重量が加わると、センサー素材が変形（伸びたり圧縮されたり）します。
ひずみゲージの反応 ：ロードセルに貼り付けられたひずみゲージは素材と一緒に変形し、その電気抵抗値が変化します。
信号変換 ：この抵抗値の変化は電気信号に変換されます。
増幅と処理 信号は読み取り装置または制御システムによって増幅および処理され、適用された重量または力が表示されます。
ひずみゲージ式ロードセルが最も一般的ですが、油圧式、空気圧式、静電容量式センサーなどの他の技術も特定の用途で使用されています。
産業用はかりに使用するロードセルの種類
圧縮ロードセル
一方向（圧縮）にかかる力を測定します。トラックスケール、産業用ホッパー、サイロの計量システムなどに一般的に使用されます。
テンションロードセル
引っ張る力を測定するために設計されており、クレーンスケール、引張試験機、懸架式計量システムなどでよく使用されます。

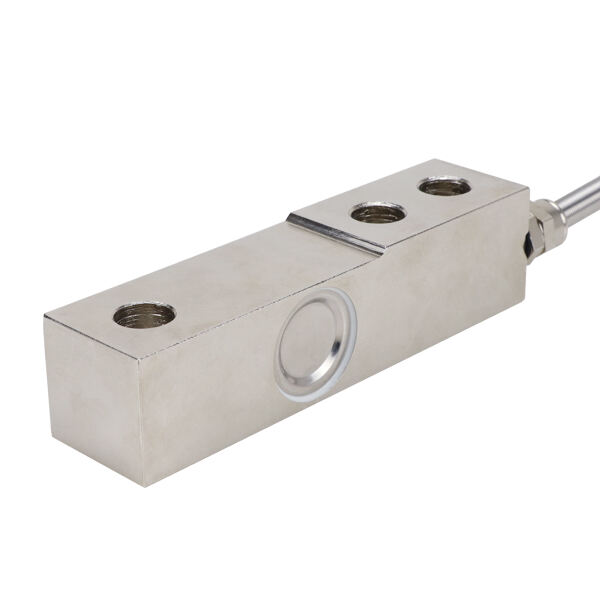

シアー・ビーム型ロードセル
プラットフォームスケールやコンベアベルトシステムに最適で、曲げ力を測定し、過酷な用途においても高精度を提供します。
シングルポイントロードセル
コンパクトで偏心荷重にも対応できるため、小型の卓上スケールや店舗用スケールに最適です。
S-Type Load Cell
アルファベットの「S」のような形状をしており、引張と圧縮の両方の力を測定できるため、さまざまな産業用途に適応できます。
缶形ロードセル
円筒形で頑丈な設計であり、サイロやタンクなどの高容量計量に一般的に使用されます。
ロードセル選定時の主要検討事項
適切なロードセルを選定するには、アプリケーションの要件を慎重に分析する必要があります。以下の最も重要な要素を確認してください：
1. 容量範囲
最大予想荷重（過負荷を含む）に合った容量を持つロードセルを選択してください。偶発的な過剰荷重による損傷を防ぐために、最大重量よりも余裕を持たせることが推奨されます。
2. 精度要件
作業で必要な精度を検討してください。研究室レベルの用途では高い精度クラスが必要とされますが、バルク材の計量ではやや低い精度でも許容される場合があります。
3.環境条件
温度変動、湿度、粉塵、化学薬品への暴露などの環境要因はロードセルの性能に影響を与える可能性があります。適切な防塵・防水保護等級（IP等級）および環境シーリングを備えた製品を選択してください。
4. 荷重タイプ
張力、圧縮、またはその両方を測定するかを確認してください。これは、最も適したロードセルの種類を決定するための要素になります。
5. サイズおよび取り付け条件
ロードセルがあなたの計量システムに設置可能なスペースに収まり、必要な取り付け構成をサポートすることを確認してください。
6. 出力信号
ロードセルはアナログ信号またはデジタル信号を生成します。デジタルロードセルはノイズ耐性が優れており、キャリブレーションが簡単ですが、対応する電子機器が必要になる場合があります。
7. 材質および構造
ステンレス鋼製ロードセルは食品、海洋、化学環境向けに優れた耐食性を提供しますが、アルミニウム製モデルは屋内や湿度の低い環境での使用には十分な場合があります。
8. 法的および規制上の適合性
あなたの計量システムが商業取引で使用される場合、ロードセルが現地の取引用計量器に関する法的基準および認証を満たしていることを確認してください。
産業におけるロードセルの応用例
製造工程の品質管理
生産ラインにおいて、ロードセルは各製品が重量仕様を満たすことを保証し、品質基準を維持し、廃棄物を削減する役割を果たします。
物流と配送
トラックスケールやコンベアベルト計量システムは、正確な貨物計量のためにロードセルに依存しており、過積載を防ぎ、輸送規制への準拠を確保します。
農業
穀物サイロやフイーダーホッパーでは、ロードセルを使用して在庫レベルを追跡し、効率的にサプライチェーンを管理します。
食品・飲料業界
高IP等級の衛生的なロードセルは、厳しい衛生条件のもとで原料や完成品の重量を測定するために処理工場で使用されます。
鉱業 と 採石 業
高耐久性ロードセルは、鉱石や砂利、石炭などのバルク材の重量を測定する際に、極端な荷重に耐えることができます。
ロードセルを選定する際に避けるべき一般的な間違い
必要な容量の見積もり不足 ：これは過負荷や損傷を引き起こす可能性があります。
環境要因を無視する ：湿気、ほこり、温度の極端な変化が早期故障の原因となることがあります。
間違ったタイプの選択 ロードセルの種類と荷重方向の不一致により、測定値が正確でなくなる可能性があります。
キャリブレーションの無視 最高品質のロードセルであっても、最適な性能を発揮するためには適切なキャリブレーションが必要です。
ロードセルの設置およびメンテナンスのヒント
ロードセルに応力がかからないように、設置面が平らで安定していることを確認してください。
製造元が推奨する適切な設置用ハードウェアを使用してください。
ケーブルを物理的な損傷や干渉から保護してください。
精度を維持するために、定期的にキャリブレーションを確認してください。
食品、粉塵、湿気のある環境での使用が想定される業界においては、ロードセルを清潔に保つことが重要です。
ロードセル技術の進展
デジタルロードセル
これらは内部で信号を処理する電子回路を内蔵しており、ノイズを低減し、制御システムとの統合を容易にします。
ワイヤレスロードセル
配線が現実的ではない用途に最適です。例えば、回転機械や移動可能なプラットフォームなど。
ミニチュアロードセル
スペースが限られているが高精度が必要な用途、例えば医療機器やロボティクスに設計されています。
スマートロードセル
これらは自己診断機能や自己キャリブレーション機能を備えており、信頼性を高め、ダウンタイムを削減します。
ロードセルによる産業用計量の未来
Industry 4.0およびIoT対応システムの台頭により、ロードセルは接続されたデータ駆動型環境にますます統合されています。予知保全、リアルタイム監視、自動化された品質管理プロセスが、産業用計量システムの運用方法を変えつつあります。
今後数年間は、より高精度なロードセルや、過酷な環境下でも耐久性が向上したロードセル、そしてスマート工場エコシステムにシームレスに統合可能なロードセルが登場すると予想されます。
よくある質問
ロードセルはどのような用途に使われますか？
ロードセルは機械的な力を電気信号に変換して、力または重量を測定し、監視および制御するために使用されます。
適切なロードセル容量の選び方は？
最大予想荷重よりもやや高い容量のロードセルを選び、過負荷になる可能性も考慮してください。
ロードセルは過酷な環境でも動作しますか？
はい、ただし適切なシール性、耐食性および環境耐性等級を持つモデルを選定する必要があります。
アナログロードセルとデジタルロードセルの違いは何ですか？
アナログロードセルは外部処理を必要とする電圧または電流信号を出力するのに対し、デジタルロードセルは信号を内部で処理して精度とノイズ耐性を向上させます。
ロードセルはどのくらいの頻度で校正すべきですか？
キャリブレーション頻度は使用状況、環境条件、および法的要件によって異なりますが、精度を維持するためには定期的な点検が推奨されます。
1つのロードセルで引張と圧縮の両方を測定できますか？
はい、S字型ロードセルなどの特定の設計では両方を測定可能です。
ワイヤレスロードセルは信頼性がありますか？
はい、現代のワイヤレスロードセルは高い信頼性を提供しますが、適切な設定とバッテリー管理が必要です。
