| مكان المنشأ: | جيانغشي، الصين |
| اسم العلامة التجارية: | SOP |
| رقم النموذج: | SOPZ-100 |
| التطبيق: | قياس القوة |
| الكمية الدنيا للطلب: | قطعة واحدة |
| تفاصيل التغليف: | لتُعبأ في صندوق صغير. |
| مدة التسليم: | 7-9 أيام عمل بعد الشحن عبر البريد السريع |
| شروط الدفع: | ضمان التجارة على علي بابا، باي بال، أبل باي، جوجل باي، ت/ت، واتس أب، ألي باي، موني غرام وغيرها |
التفاصيل السريعة:

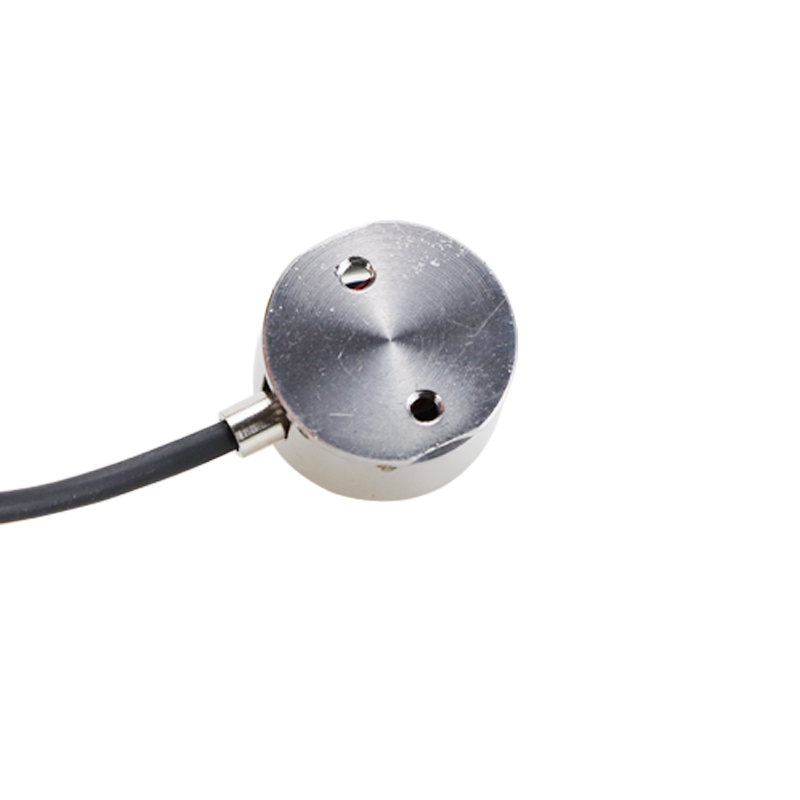

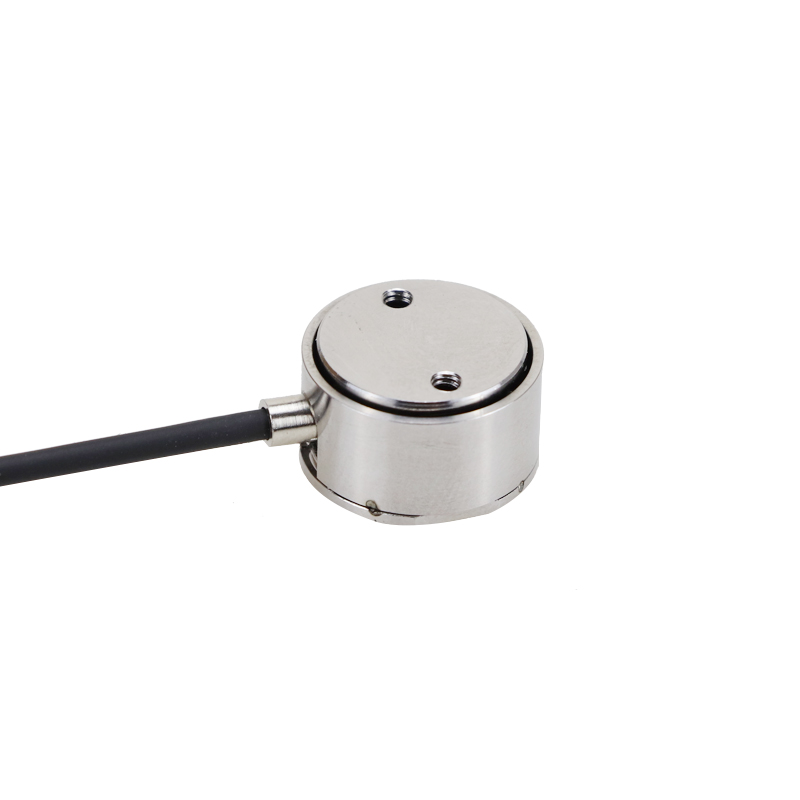

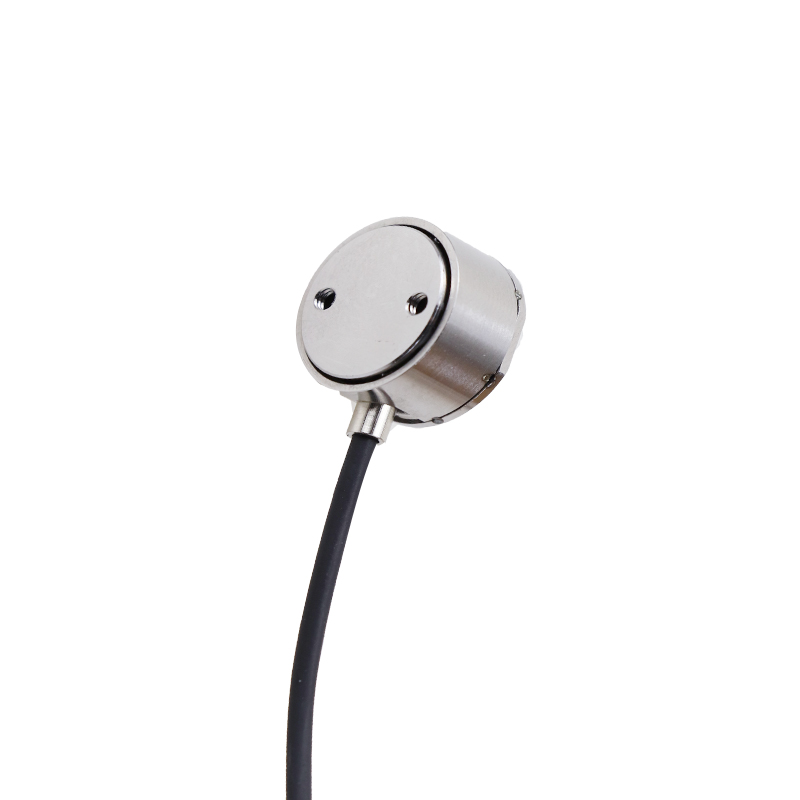

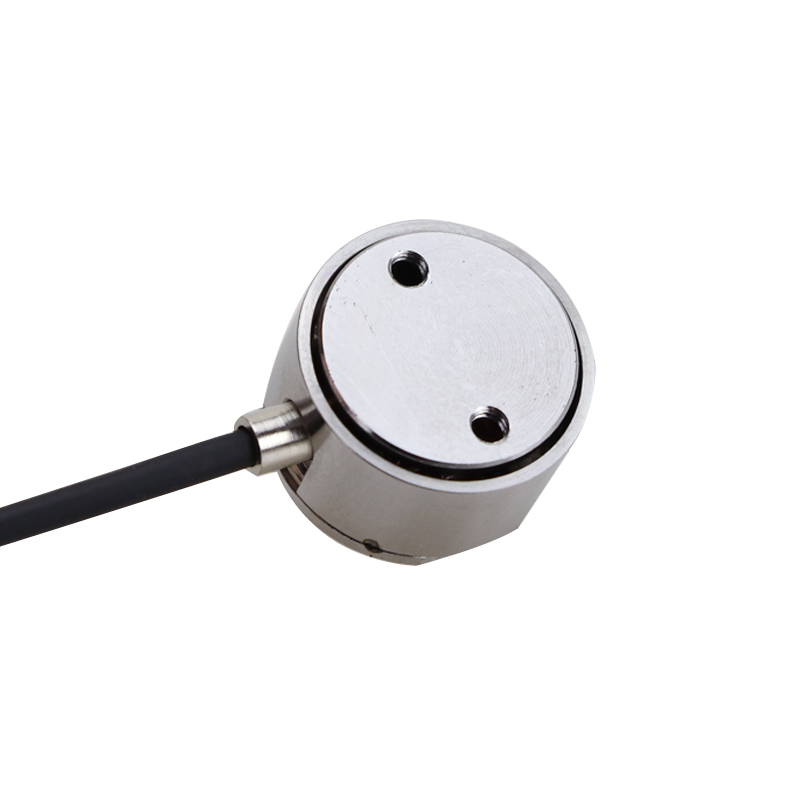

يتميَّز هذا المنتج بتصميم هيكلي بسيط ومنخفض التكلفة. ويُغيِّر تصميم غشاء الإغلاق الخاص به العملية المعقَّدة التي كانت تتطلَّب في السابق هيكلًا مطابقًا، كما يُعالِج عيب الهيكل الخارجي للمستشعرات التقليدية الذي كان يتأثَّر بسهولة بالتشوُّه والتلف، ويحسِّن بشكلٍ كبيرٍ أداء الإغلاق للمستشعر. وبالمقارنة مع المستشعرات العمودية التقليدية، فإن هذا النوع من المستشعرات يحقِّق دقةً عاليةً نسبيًّا من حيث الخطية ومقاومة القوى الجانبية ومقاومة الالتواء وخطأ الاتجاه الأفقي.
التطبيقات:
يصلح هذا المنتج الصغير الحجم للاستخدام في مراحل الإنتاج والاختبار وغيرها من المراحل المتعلقة بالمنتجات الرقمية في مجال الإلكترونيات الاستهلاكية (3C). وتُستخدم المستشعرات العمودية التقليدية على نطاق واسع في مختلف أجهزة الوزن الإلكترونية مثل موازين السكك الحديدية وموازين الصوامع وموازين المنصات وغيرها.
المواصفات:
| السعة | 0–100 نيوتن |
| الناتج المُسمى | 2.0±0.05% مللي فولت/فولت |
| توازن الصفر | ±2% F.S. |
| عدم الخطي | 0.05%F.S. |
| التهاب النفس | 0.05%F.S. |
| القابلية للتكرار | 0.05%F.S. |
| الزحف (30 دقيقة) | 0.05%F.S. |
| تأثير درجة الحرارة على الإخراج | 0.05% F.S. \/ 10ºC |
| التاثير المؤقت على الصفر | 0.05% F.S. \/ 10ºC |
| المادة | فولاذ سبائكي |
| نطاق جهد التشغيل | 5-10V |
| نطاق درجة الحرارة التشغيلية | -20-80℃ |
| الحمل الزائد الآمن | 150% |
| أقصى حمل زائد | 200% |
| حجم الكابل | φ3*2m |
| حد سحب الكابل | 10 كجم |
الميزة التنافسية:
1. نطاق واسع من السعات من 0 إلى 1000T.
2. بناء من الفولاذ المقاوم للصدأ.
3. دقة عالية وبنية مدمجة.
4. يمكن تخصيص نطاقات وأحجام مختلفة.
5. الت head في mV/V تصميم منخفض الارتفاع.
الأسئلة الشائعة:
1. هل أنت مصنع أم شركة تجارة؟
نحن شركة متكاملة تعمل في الصناعة والتجارة وتملك مصنع خاص بنا.
2. ما هي المنتجات التي يمكنك توفيرها؟
تشمل منتجاتنا الرئيسية خلايا قياس الوزن، ومستشعرات الإزاحة الخطية، ومستشعرات السلك المُسحب، مستشعر LVDT ومستشعر العزم، ومستشعر المغناطيس الانكماشي، ومستشعر الضغط، ومستشعرات أخرى.
3. كم عدد سنوات الخبرة التي لديك في هذه الصناعة؟
لقد احترفنا إنتاج وبيع المستشعرات لأكثر من 25 عامًا.
4. كم عدد العملاء الذين قدمت لهم خدماتك؟
نحافظ على التعاون مع أكثر من 5000 عميل في أكثر من 150 دولة حول العالم.
5. كيف يمكنك ضمان الجودة؟
نقوم بالتصنيع والإدارة وفقًا لنظام إدارة الجودة ISO9001. تخضع جميع المنتجات لاختبارات الجودة والتوازن الديناميكي قبل التسليم من خلال فريق التحكم في الجودة المحترف لدينا.
٦. ما هي مدة الضمان الخاصة بأجهزة الاستشعار الخاصة بك؟
سنة واحدة.
٧. هل لديك منتجات متوفرة في المخزون؟
توجد معظم النماذج، يرجى التواصل معنا للحصول على التفاصيل.
٨. ما هي مدة التسليم الخاصة بالمنتجات غير المتوفرة؟
عادةً يستغرق التسليم يومين.
٩. هل تقدم خدمة التخصيص؟
نعم، نحن ندعم خدمات ODM/OEM.
